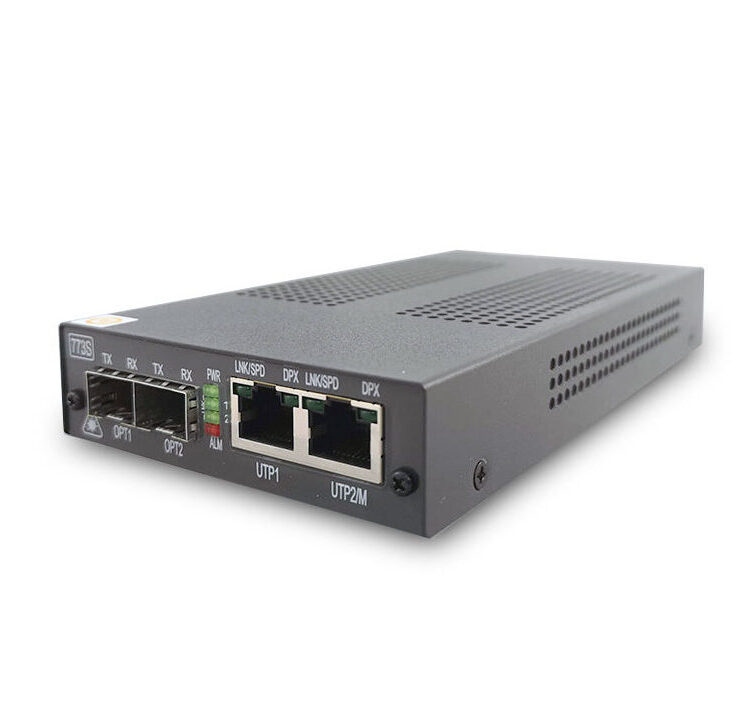

ENTU773
2光2电 以太网光电转换器
北京台联通讯的光电转换器设备让运营商能区分用户的网络线路，以及提供像是办公室间的网络链接、Internet接入、及虚拟局域网的服务，这种应用扩展了服务提供商的光纤覆盖范围，保障服务层级协议（SLA）实施的同时也便于对不同客户端的服务进行管理。
ENTU 773 系列是所谓的以太网光纤收发器，能透过光纤缆线将10/ 100/ 1000 BASE-TX 转换到 1000 BASE-X 来拉远传输距离，这让运营商能由光纤到达客户端进行服务，同时仍提供标准的以太网络铜线连接，扮演了运营商和客户端之间分界点的角色。由于以太网络接口远比其他选择更便宜，以太网络在本地的环路能降低运营商的成本，因此实惠且能提供远程管理的 ENTU 系列是运营商在本地环路上理想的光纤解决方案，因为它提供了不需考虑骨干的通道，并可节省客户端的购置成本。
-
产品特色
- 符合 SFF-8472 工业级标准并支持 SFP 光模块数字诊断监控
- 小型的双接口光电转换器一体机
- 以太网络接口支持电缆线诊断功能
- 符合 IEEE 802.1q 的标记和端口基础的 VLAN
- 支持 IEEE 802.1ad Q-in-Q 功能
- 最大讯框长度 9K 字节 (巨型帧)
- 支持以太网络风暴和带宽控制 (速率限制)
- 支持 IEEE 802.3x 流量控制，MDI/ MDIX 自我调整及手动设定
- 面板 LED 灯号便于进行网络诊断
- 支持网络连接状态观察
- 告警指示灯：光/ 电接口指示灯、远程电源丢失、光接口过热告警
- 透过 TFTP/ HTTP 升级软件
- 透过 CLI、Telnet (SSH)、Web (HTTPs) 和 SNMP V1/ V2c/ V3 管理
- 主动向指定的网管系统及终端计算机进行告警状态的报告
- RS232 接口可操作设置设备或选择变更为 IP 透传
-
规格
型号
- ENTU 773S：2 光 2 电口 千兆光电转换器 - 单机型
- ENTU 773C：2 光 2 电口 千兆光电转换器 - 卡片型
光端接口
- 接口类型：两个 SFP-LC
- 100 Base-FX 或 1000 Base-X SFP 模块
- 100 BASE-FX 传输速率 100 Mbps
- 1000 BASE-X 传输速率 1000Mbps
- 自动检测光纤接口端口数据及接口休眠 (ALS自动关闭激光)
- 支持 IEEE 802.3ad 以太网络端口链路聚合中继
- 支持 SFP 数字诊断监控：
- 符合 SFF-8472 SFP DDM 数字诊断监控，包含温度、电源电压、偏压电流、发射和接收功率
- 关于 SFP 模块详细的波长和传输距离，请参阅 SFP 收发器数据表
以太网接口
- 接口类型: 两个 RJ-45 接口
- 速率10/ 100 Base-Tx / 1000 Base-T
- 支持MDI/MDIX自动检测及手动设定
- 支持10/ 100 Base-TX 速率和全/ 半双工自适应
- 支持铜线电缆诊断功能
网络功能
- 支持链接故障透传（LFPT）
- 支持 IEEE 802.3x 流量控制
- 支持以太网络带宽控制的速率限制
- RMON 封包计数
- 支持以太网络接口镜像
- 最大讯框长度到达 9k 字节 (巨型帧)
- 符合 IEEE 802.1p QoS
- DHCP & SNTP 客户端
- 支持 VLAN 转换
- 符合 IEEE 802.1q 卷标和端口接口的 VLAN
- 符合 IEEE 802.1ad Q-in-Q
- 支持 IEEE 802.1d STP、802.1w RSTP快速生成树协议 (防环路冲突)
- 符合 IEEE G.8032以太网络环回保护开关
- 符合 IEEE 802.3az 节能以太网络
- 支持 LACP 链路聚合控制协议功能
管理 & OAM 功能
- 透过 DIP 开关快速设定 MDC 或以太网络交换模式
- 透过 CLI、Telnet (SSH)、WEB (HTTPs)、或 SNMP V1/ V2c/ V3 进行管理
- RJ45 界面 (RS232C)：可作为串行端口或透过 IP 远程配置
- 支持 TFTP/ HTTP 浏览器页面更新韧体
- 设有重置按钮可恢复出厂默认值
- 支持光接口多项数值超过上限或低于下限时发出告警
- 支持 Syslog 标准，提供事件记录传送至远程留存
- 支持 IEEE 802.3ah 连接层 OAM 连接监控
- 环路测试
- 断电告警
- 远程重置设备
- 可更改远程 IP 地址
- 增强登入安全确认
- 管理员、操作员、使用者三个级别登入路径以及操作日志
- 支持 6 位数、大小写字母、数字、特殊符号的登录密码
- 提供防伪装攻击机制：锁定 IP 和延迟登录
LED 指示灯
- PWR、ALM、LNK1、LNK2、UTP LNK/ SPD、DPX
认证
- ISO 9001 质量管理
- CE 标准 EN 55024、EN 55032、EN 61000-3-2、EN 61000-3-3
电源要求
- AC/ DC、DC/ DC 外接电源适配器 (12V，1A)
- 功耗 < 7W
尺寸
- ENTU 773：89 (W) x 174 (D) x 25 (H) mm
作业环境
- ENTU 773S、773C 操作温度：0 ºC ~ 50 ºC
- ENTU 773S/H 操作温度：-20 ºC ~ 65 ºC
- 储存温度：-20 ºC ~ 70 ºC
- 湿度：90%, 非凝结
备注：特性和规格如有更改，恕不另行通知。
-
应用一
-
应用二
