FNTU 761
TDM over IP
E1/以太网光纤复用器

台联的光纤以太网网络终端设备(FNTU)761系列允许运营商提供以太网数据流量和TDM E1业务,如办公室间的LAN连接、互联网接入和安全的虚拟专网(VPN)等服务。这种应用扩展了服务提供商的光纤覆盖范围,便于对不同客户端的服务进行管理,同时确保服务水平协议(SLA)的实施。



FNTU761系列运用光纤以太网技术提供伪线/电路多重服务, 使TDM E1数据流能跨越基于VPN、IP 或以太网的分组网络。其目标应用中之一是使TDM E1端口, 能经由IP网络(使用以太网分组)透通互连。其优点是将四个TDM E1端口连通到远端位置的多路复用。

  • 产品特色

    • 符合3,802.3u标准,802.3ab标准和
    • 3z标准的以太网标准
    • 前面板测试按钮来触发OAM自动环回测试
    • 支持SFP DDM(数字诊断监控)
    • 支持WDM双向各种不同距离特定波长的SFP模块
    • 在TCP/IP网络上支持4个平衡/非平衡 E1接口
    • 以太网支持铜线线路诊断功能
    • 符合IEEE1q Tag VLAN和Q-in-Q的功能
    • 支持1p/TOS/DSCP/端口优先级QoS功能
    • 支持断电警报功能
    • 最大帧9K字节
    • 以太网带宽控制
    • 支持IGMP侦听和生成树(Spanning Tree)功能*
    • 网络故障报警提示指示
    • 通过DIP开关或WEB GUI配置
  • 规格

    型号

    • FNTU 761 C 线路卡,仟兆位以太网络终端设备(RJ-48接口)
    • FNTU 761 CU 线路卡,仟兆位以太网络终端设备(BNC接口)
    • FNTU 761 S 单机型,仟兆位以太网络终端设备(RJ-48接口)
    • FNTU 761 SU 单机型,仟兆位以太网络终端设备(BNC接口)

    光端口

    • 连接器类型: SFP-LC
    • 一个基于1000Base-X SFP模块的端口
    • 支持SFP DDM (Digital Diagnostic Monitoring) 数字诊断监测
    • 温度,电压,电流,发射功率,接收功率数据侦测
    • 如需详细的波长和距离的SFP模块,请参阅SFP收发器表

    以太网端口

    • 连接器: RJ-45 插孔
    • 两个用于10 /1001000 Base-T的端口
    • 支持自动-MDI/MDIX检测
    • 支持速度和全双工/半双工自动协商
    • 支持乙太網線路诊断功能
    • 符合1Q标记的VLAN(包括了Q-in-Q)
    • 支持以太网带宽控制及9K巨型帧
    • 1p优先级队列控制*
    • 支持断电警报功能
    • 支持IGMP侦听和1D生成树(Spanning Tree)功能*

    TDM E1 介面端口

    • 连接器类型:4个标准703 E1接口(RJ-48)(FNTU761S/C),BNC接口(FNTU761SU/CU)
    • 线路阻抗:75欧姆或120欧姆+/-5%的电阻
    • 线路编码:HDB3
    • 线路速率:048Mbps的± 50ppm
    • 704带CRC的帧或非成帧模式的支持
    • 抖动性能:符合ITU-T G.823
    • DS0旁路 开/关
    • 支持本地/远端环回诊断功能

    系统功能

    • 符合CESoPSN (IETF RFC5086)和SAToP(IETF RFC4553)的IEFT草案标准; 城域以太网论坛MEF8 IA
    • 时钟模式:自适应,内部,接收或DCR
    • 支持TFTP/ Telnet远程登录/ HTTP协议
    • 通过DIP开关,Telnet CLI,WEB GUI或SNMP进行配置
    • TFTP/ HTTP固件升级
    • RMON计数器*
    • 前面板测试按钮,便于回路测试
    • 复位按钮恢复到出厂默认值
    • 以太网端口镜像
    • 支持IEEE 802.3ah 链路层OAM
    • 链路故障的反馈
    • 断电告警通知

    LED指示灯

    • PWR, LNK, TST, ALM, E1, ETH LNK/SPD

    电源环境

    • AC / DC,DC/ DC外接电源适配器(12V,1A)
    • 功率:8W

    认证

    • CE认证、CCC认证(class A)

    尺寸大小

    单机型:88(W) x 172(D) x 50.5(H) mm

    线路卡:48(W) x 172(D) x 84(H) mm

    操作环境

    • 操作温度: 0 o C ~ 50 o C
    • 存储温度: -20 o C ~ 70 o C
    • 湿度: 95% (非凝结)

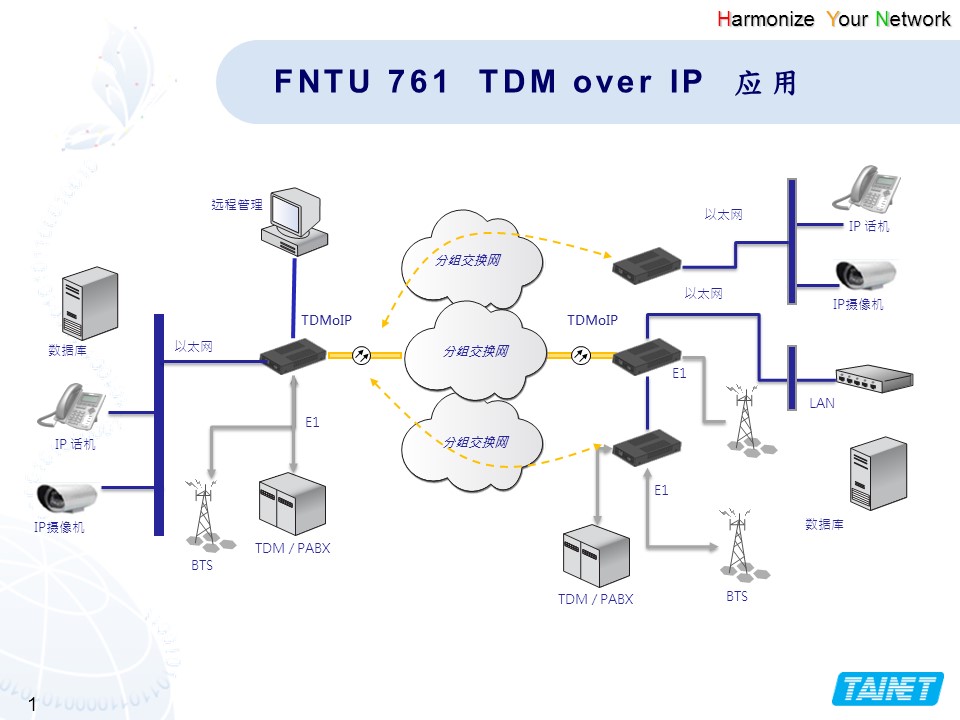

  • 应用
