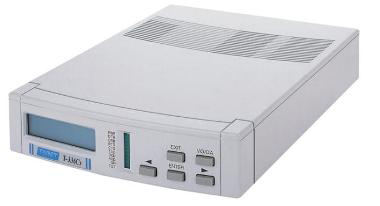

T-336系列
频带调制解调器
T-336 系列 MODEM，是属于高性能，同步/异步， 全双工/半双工，多标准的 MODEM，可工作于两线拨接线路及两线/四线式专线电路。
T-336 系列 MODEM 符合 ITU‐T V.34，V.32bis/ V.32，V.22bis，V.22，V.23 和 V.21 等标准，传输速率为 33600、31200、28800、26400、24000、21600、19200、16800、14400、12000、9600、7200、4800、2400、1200、600 及 300bps。
在 V.34 模式下，采用线路侦测,符号速率及载波频率的自动选择，提供了高达 33.6Kbps 的全双工传输，还使用了其它一些技术来提高性能，包括 Adaptive Precoding， Non‐Linear Encoding (Warping)， Constellation Expansion，Multidimensional Trellis coding 和 Shell Mapping，Tx power back off (Power Reduction)。
T‐336 系列 MODEM 于拨接或专线传输数据时可加密作为安全性机制，并具有线路自动备援及自动恢复专线功能。
TRS‐16 机架最多可容纳 16 片调制解调器板卡 (T‐336Nx)，包含LCD 控制单元(NMC‐16 controller)，以及单电源或双电源选项。如果一个电源失效了，另外一个电源仍能够提供整个机架供电。
-
产品特色
- 完全兼容 ITU-T V.34+/ V.34/ V.32bis/ V.32/ V.22bis/ V.22/ V.23/ V.21/ V.24/ V.28/ V.25bis/ V.54/ V.52/ V.42/ V.42bis/ V.14/ V.13/ V.8 and Bell 212A/ 103
- 19 吋机架最多可容纳 16 调制解调器板卡热插入，和设定参数复制功能
- 数据流通量高达 115200bps
- V.13 半双工模拟载波
- MNP4，V.42 纠错
- MNP5，V.42bis 数据压缩
- Extended AT 和 ITU-T V.25bis command set
- 专线拨号备份和手动或自动恢复模式
- 自动升降速功能
- 支持远程操作设定
- 前面板锁定和密码保护
- 密码及回拨安全
- 诊断功能：
- 模拟回路、数字回路、远程/ 数字回路
- 位元误码率测试 BERT 测试模式 511
- 自动或手动拨号/ 接听
- 前面板按键复位功能
-
规格
兼容性
- V.34+: 33.6/31.2 Kbps SM (4D TCM)
- V.34: 28.8/26.4/24/21.6/19.2/16.8/14.4/12/9.6/7.2/4.8/2.4 Kbps SM(4D TCM)
- V.32bis: 14400/12000/7200 bps TCM
- V.32: 9600 bps TCM, 9600/4800 bps QAM
- V.26bis: 2400/1200 bps DPSK
- V.22bis: 2400 bps QAM, 1200 bps BPSK
- V.22/Bell 212A: 1200 bps DPSK
- V.23: 1200/75, 600/75 bps FSK
- V.21/Bell 103: 300 bps FSK
数据格式
- 同步或异步
- 总比特长度: 8, 9, 10, 11
数据传输速度
- 异步 - 75/ 300/ 600/ 1200/ 2400/ 4800/ 7200/ 9600/ 12000/ 14400/ 16800/ 19200/ 21600/ 24000/ 26400/ 28800/ 31200/ 33600/ 38400/ 57600/ 76800/ 115200 bps
- 同步 - 1200/ 2400/ 4800/ 7200/ 9600/ 12000/ 14400/ 16800/ 19200/ 21600/ 24000/ 26400/ 28800/ 31200/ 33600 bps
DTE界面
- EIA RS-232C，ITU-T V.24/ V.28
线路规格
- 电话线路，2线/ 4线专线
传输功率平
- 电话线路: 0 to -15 dBm; 专线: 0 to -31 dBm
接收动态范围
- -4 to -43/ 0 to -33 dBm
均衡
- 自动调适 EQ 功能
拨接功能
- 拨号音、振铃、回铃音、忙音和拨号备份
线路状态监测
- 发送功率，接收功率，S/N比，EQM值，延时，相位抖动，频率偏移，远程频率偏移，远程回声，DTE格式，重调适计数，发送波特率，接收波特率，发送载波，接收载波，发送速度，接收速度，发射功率补偿功率，LED接口监控
记忆
- 可储存 10 组用户配置文件和 10 个 30 字符的电话号码
线路界面
- 型号 T-336Cx/ Nx：RJ-11用于拨号，JM8 (如: RJ45) 用于专线
- 型号 T-336NDx：6pin 接线端子或 50-Pin Centronics
发送时钟源
- 内部、回路、或外部
拨号命令和类型
- Extended AT 和 使用音讯/ 脉冲/ 混合的V.25bis
流量控制
- RTS/ CTS, XON/ XOFF, CTS
电源要求
- 桌上型 100 ~ 240V 自动调整 (± 10% for full range)，47 ~ 63 Hz
- 机架型 -36 ~ -72V (选配) 90 ~ 260 VAC & 110 VDC (选配)
- 用于机架型的双电源备载模块 (选配)
尺寸和重量
- 桌上型：180 (W) x 48 (H) x 262 (D) mm; 0.93 Kg
- 板卡： 220 (W) x 19 (H) x 328 (D) mm; 0.6 Kg
- 机架式：482 (W) x 220 (H) x 380 (D) mm (机架); 8 Kg
操作环境
- 工作温度：0 °C ~ 50 °C
- 储存温度：-25 °C ~ 70 °C
- 相对湿度：高达95% (非凝结)
认证
- CE LVD, FCC
-

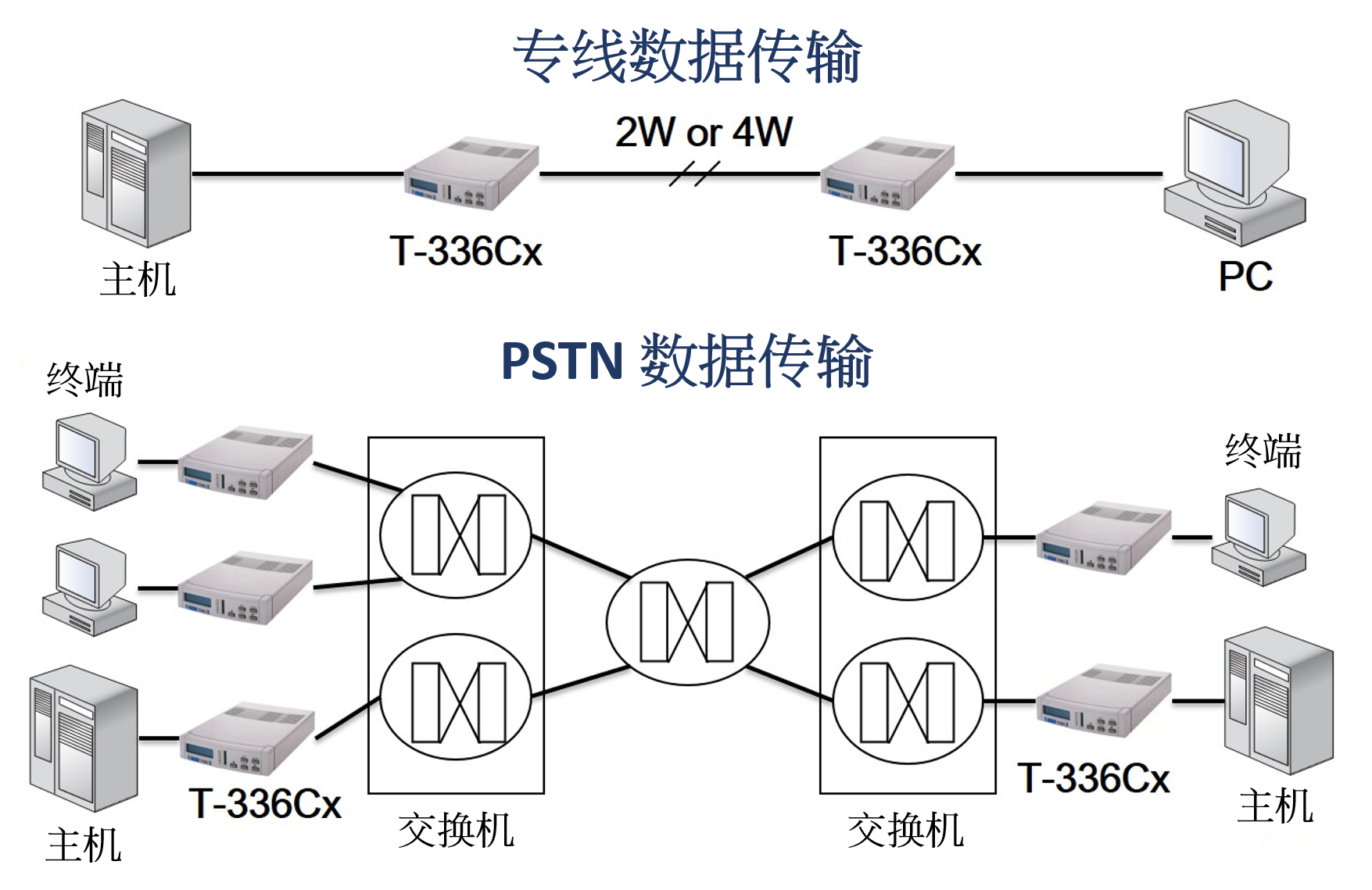

应用
