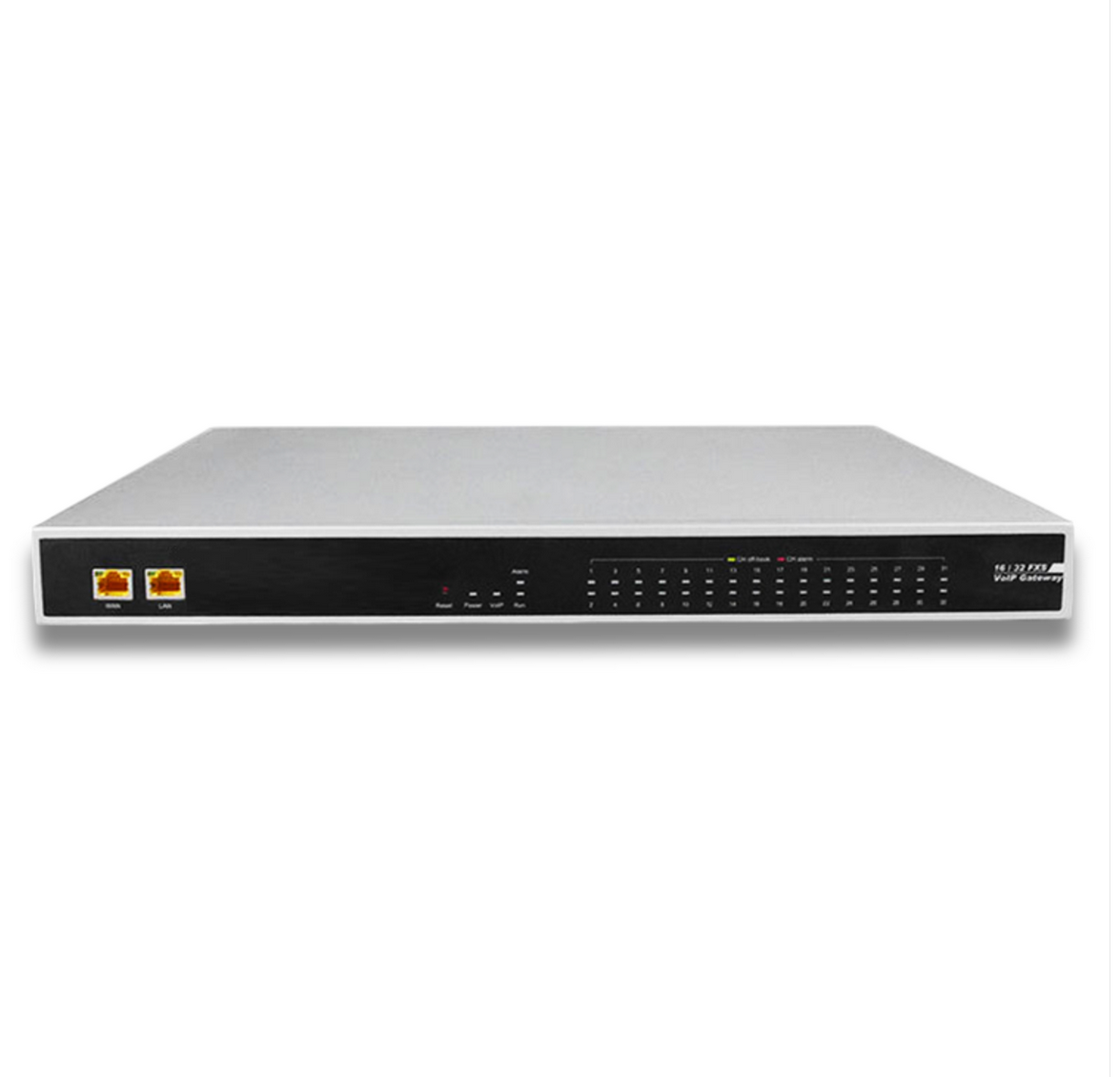

SP1700 16/32 埠 VoIP 语音网关

• RFC 3261 SIP 协定 VoIP 闸道
• 16/ 32 FXS 或 16/ 32 FXO 线路
• 1WAN + 1LAN，RJ-45 10/100 BaseT 乙太网路
• 互动式语音应答 (IVR)
• 符合 T.30 和 T.38 标准
• 线路反转和音讯计量 (12K/ 16KHz)
• 支援 QoS 和 VLAN 的乙太网路交换器功能
• IGMP 代理/ 监听
• 进阶呼叫功能，有/没有媒体伺服器的三方会议、呼叫驻留等
• 基于 Web 的配置 (HTTP/ HTTPS)
• TR-069、TR-104、DHCP 自动分配规定
• SNMP V2/ V1

型号

• SP1700-16S：16 个 FXS，2 个乙太网路连接埠
• SP1700-16O：16 个 FXO，2 个乙太网路连接埠
• SP1700-8S8O：8 个 FXS，8 个 FXO，2 个乙太网路连接埠
• SP1700-32S：32 个 FXS，2 个乙太网路连接埠
• SP1700-32O：32 个 FXO，2 个乙太网路连接埠

语音功能

• G.722、G.711 a/μ-law、G.723.1、G.726、G.729A/B 或 GS​​M 6.10 全速率，ILBC13.3kbps
• 静音抑制与侦测
• 舒适噪音生成 (CNG)
• 语音活动侦测 (VAD)
• 回声消除 (G.165/G.168)
• 自适应（动态）抖动缓冲区
• 呼叫进程音产生 (FXS)
• 可程式增益控制
• 本机混音器
• ITU-T V.152 语音资料 IP 网路

SIP 方法支援

• ACK、BYE、CANCEL、INFO、INVITE、MESSAGE、NOTIFY、OPTIONS、PING、PRACK、PUBLISH推荐、注册、订阅、更新

SIP 通话功能

• 点对点呼叫
• 通话保持/ 恢复
• 通话等待
• 呼叫代接
• 呼叫驻留/ 恢复（使用 SIP 伺服器）
• 呼叫转移 – 无条件、遇忙、无人回应
• 呼叫转移 – 有人值守、无人值守
• 快速拨号
• 重复拨号
• 三方通话
• MWI (RFC-3842)
• 热线和提醒线

SIP 呼叫管理

• 支援出站代理
• 支援最多三个 SIP 伺服器
• SIP 注册自动故障转移
• 群组搜寻
• 隐私机制/ SIP 专用扩充
• 会话计时器（更新/重新邀请）
• DNS SRV 支援
• 通话类型：语音/ 数据机/ 传真
• 按前缀号码进行呼叫路由
• 用户可编程拨号方案
• 透过路由进行来电号码操作
• RADIUS CDR 用户端
• 手动对等表（用于 P2P 通话）
• E.164 编号，支援 ENUM

SIP 帐户管理

• 透过连接埠注册
• 透过装置注册（共享帐户）
• 混合模式（呼入号码，呼出连接埠号码）
• 邀请并进行质询
• 透过 SIP 伺服器 IP 位址或网域名称注册
• 支援 RFC3986 SIP URI 格式

实体介面

• WAN：1 x 10/100 以太网，自动交叉，自动速率协商，RJ-45 介面
• LAN：1 x 10/100 以太网，自动交叉，自动速率协商，RJ-45 介面
• 1 x RJ21 母头连接器，用于 FXS 线路布线
• 电源插孔、电源开关、重设按钮

电话规格

• 带内 DTMF、带外 DTMF 中继（RFC2833 或 SIP INFO）
• 支援 DTMF/ 脉冲拨号
• 来电显示产生 (FXS) 与侦测 (FXO):
． DTMF ． FSK-Bellcore 1 类和 2 类 ． FSK-ETSI 1 类和 2 类 ． FSK-NTT ． FSK：呼叫姓名、号码、日期和时间、VMWI
• FXS 计费脉冲：
．极性反转 ． 12kHZ 呼叫音 ． 16kHZ 呼叫音
• 极性反向
• T.30 传真旁路，T.38 即时传真中继
• FXS 线路测试和诊断，附可视警报指示
• 内向自我检测：
．环回 - 编解码器 ．环回 - 模拟 ．振铃器 ．外向测试（GR909 标准）： ． REN ．电话线断开 ． H.F.交流电压（危险和外来交流电压）
• IP 传真和数据机（最高 14,400bps）
• 故障安全机制：当网路、服务或电源故障时，FXS 透过硬体继电器或内部 PCM 汇流排自动或手动中继到 FXO
• ROH 音（接收器摘机音 @480 Hz）
• 环路电流抑制

LED 指示灯

• 电源、VoIP、警报、运转、WAN、LAN、电话摘机 1~32/ 电话通道警报 1~32、线路 1~32

配件

• RJ21 转 RJ11-公头线
• RJ45 线
• 交流电源线
• 机架安装套件

基本资讯

• 尺寸：44.5 (宽) x 33 (深) x 4.5 公分 (高)
• 重量：4.4 公斤
• 电源：交流 100 ~ 240V 50/60Hz 输入
• 工作温度：0°C ~ 45°C
• 储存温度：- 25°C ~ 75°C
• 工作湿度：最高 90% RH，无凝结

IP 网路规格

• 支援 IPv4，未来可升级至 IPv6
• WAN：静态 IP、PPPoE、DHCP、PPtP
• 网路协定支援：
• IP、TCP、UDP、TFTP、FTP、RTP、RTCP、XR、ARP、RARP、ICMP、NTP、SNTP、HTTP、HTTPS、DNS、DNS SRV、Telnet、DHCP 伺服器、DHCP 用户端、SNTU 用户端、UPnP、IGMP、IGMP 监听、IGMP 代理程式

QoS 支援

• WAN：DiffServ、IP 优先权
．优先权伫列 ．速率控制 ． 802.1Q (VLAN标记）、802.1p（优先权标记）
• LAN：速率限制

DDNS 支援

• Dyndns.org（动态和自订）
• TZO
• Peanut Hull

网路安全规范

• PPtP 客户端
• DIGEST 验证
• MD5 加密
• DoS 防护

管理

• 基于 Web 的设定
• 自动设定 (HTTP/ HTTPS/ TFTP)
• Telnet
• IVR
• FTP/ TFTP/ HTTP 软体升级
• 设定备份和复原
• 重设为预设按钮
• TR-069、TR104（光纤）

SIP、语音与传真相关标准

• RFC3263 会话初始协定 (SIP)：定位 SIP 伺服器
• RFC3264 具有会话描述协定 (SDP) 的提供/应答模型
• RFC3265 会话初始协定 (SIP) 特定事件通知
• RFC3311 会话初始协定 (SIP) 更新方法
• RFC3323 会话初始的隐私机制协定 (SIP)
• RFC3325 会话初始协定 (SIP) 的私有扩展，用于在可信任网路中进行身分断言
• RFC3362 即时传真 (T.38) - image/t38 MIME 子类型注册
• RFC3515 会话初始协定 (SIP) 引用方法
• RFC3550 RTP：用于即时应用的传输协定。 2003 年 7 月
• RFC3842 会话初始协定 (SIP) 的讯息摘要和讯息等待指示事件包
• RFC3665 会话初始协定 (SIP) 基本呼叫流程范例
• RFC3824 将 E.164 号码与会话初始协定 (SIP) 结合使用
• RFC3841 会话初始协定 (SIP) 的呼叫者首选项
• RFC3261 SIP：会话初始协定
• RFC3262 会话初始协定 (SIP) 中临时回应的可靠性
• RFC1889 RTP：即时应用的传输协定
• RFC2543 SIP：会话初始协定
• RFC2833 DTMF 数位、电话音和电话讯号的 RTP 酬载
• RFC2880 网路传真 T.30 功能映射
• RFC2976 SIP INFO 方法
• RFC3891 会话初始协定 (SIP)「替换」标头
• RFC3892 会话初始协定 (SIP) 引用机制
• RFC3960 会话初始协定 (SIP) 中的早期媒体和铃声产生
• RFC3986 统一资源识别码 (URI)：通用语法
• RFC4028 会话初始协定 (SIP) 中的会话计时器
• Draft-ietf-sipping-service-examples-08 用于呼叫功能

网路相关标准

• RFC318 Telnet 协定
• RFC791 网际网路协定
• RFC792 网际网路控制讯息协定
• RFC793 传输控制协定
• RFC768 用户资料报协定
• RFC826 乙太网路位址解析协定
• RFC959 文件传输协定
• RFC1034 网域 - 概念与功能
• RFC1035 网域 - 实作与规格
• RFC1058 路由资讯协定
• RFC1157 简单网路管理协定 (SNMP)
• RFC1305 网路时间协定 (NTP)
• RFC1321 MD5 讯息摘要演算法
• RFC1349 类型网际网路协定套件中的服务
• RFC1350 TFTP 协定（修订版 2）
• RFC1661 点对点协定 (PPP)
• RFC1738 统一资源定位符 (URL)
• RFC2854 “text/html”媒体类型
• RFC2131 动态主机设定协定
• RFC2136 网域名称系统中的动态更新 (DNS UPDATE)
• RFC2327 SDP：会话描述协定
• RFC2474 差分服务栏位 (DS 栏位) 的定义
• RFC2516 透过乙太网路传输 PPP 的方法
• RFC2616 超文本传输​​协定 - HTTP/1.1
• RFC2617 HTTP验证：基本验证与摘要存取验证
• RFC2637 点对点隧道协定
• RFC2766 网路位址转换 - 协定转换 (NAT-PT)
• RFC2782 用于指定服务位置的 DNS RR（DNS 更新）
• RFC2818 HTTP Over TLS (HTTPS)
• RFC2916 E.164 号码和 DNS
• RFC3022 传统 IP 网路位址转换器
• RFC3489 STUN - 透过网路位址转换器 (NAT) 对使用者资料封包协定 (UDP) 的简单遍历
