台联电讯 Comet 160xF-R EFM/ ATM 系列是所谓的乙太网路接入设备 (EAD)、乙太网路媒体数据转换器 (MDC) 或乙太网路 DSL桥接器/ 路由器/ 调制解调器，它利用了最新的 G.SHDSL.bis 标准，该迷你终端能够通过 EFM 绑定 2/ 4/ 8 线 G.SHDSL.bis 链路以 15/ 30/ 60Mbps 的速度传输来自以乙太网路接口的流量。
Comet 160xF-R EFM/ ATM 系列支持高速专用对称数据传输并利用 DSL 带宽，自动线路速率调节在 2 线对称铜线上最高可达 15Mbps，Comet 1602F-R/ 1604F-R/ 1608F-R 系列通常用作乙太网路延伸器，最多可使用 8 条线来提高线路速率并提供高达 60Mbps 的组合带宽。此外，Comet 160xF EFM/ ATM 系列与台联电讯乙太网路接入机箱 iEAC-16 完全相容，这样的组合被设计为中央总部使用，尤其适用于长距离乙太网路接入服务，它通过提供多线对绑定服务来弥补 ADSL/ VDSL 距离限制的缺点。
Comet 160xF-R EFM/ ATM 系列是电信运营商、服务供应商和企业用户的理想解决方案，为了减轻操作/ 管理负担，基于 ITU-T 推荐 G.991.2 标准，Comet 160xF EFM/ ATM 系列可以通过嵌入式操作通道（EOC）控制和监视其远程单元，Comet 160xF-R EFM/ ATM 系列的管理员有权通过 DIP-Switch、Console、Telnet (SSH)、Web (HTTP/ HTTPS)、TR-069 或 SNMP v1/ v2c/ v3 代理轻松配置调制解调器。
-
产品特色
- 多线对铜线绑定 (G.SHDSL.bis) 点对点以太网应用延伸
- 符合IEEE 802.3ah EFM 2Base-TL bonding 绑定技术
- 符合ITU-T G.991.2 标准, TC-PAM 16/ 32/ 64/ 128 线路编码
- 支持 2线/4线/8线工作模式，每对线对速率可达7兆
- 支持 extension模式下，4对铜线最高速率可达60Mbps
- 可选择中心端 (CO) 或客户端 (CPE) 模式
- 设备配置方式具备DIP switch指拨开关快速装机
- 支持串口/ Telnet/ WEB/ SNMP (v1/ v2c/ v3) 或 TR-069
- 通过HTTPS/ TFTP升级固件
- 支持VLAN 优先级和QoS的以太网络由或交换
- 支持NAT/NAPT、DNS中继、DHCP 客户/服务器/中继、 RIPv1/RIPv2 以及静态路由功能
- 支援 TACACS+、DSL加密連線檢查 (Security-Link) 保護機制
- Console/ 串口COM可切换，符合RFC 2217，可通过TCP客户端/ 服务器或UDP模式连接
-
规格
型号
- Comet 1602F-R，2 线，4 个以太网端口
- Comet 1604F-R，4 线，4 个以太网端口
- Comet 1608F-R，8 线，4 个以太网端口
线路界面
- 类型：2、4、8 线
- EFM 标准：ITU-T G.991.2、ETSI 101 524
- 绑定协议：IEEE 802.3ah EFM 2Base-TL
- ATM 标准：AAL5 桥接上的 RFC 1483/ 2684 多协议和 ATM 上的 RFC 1577 IP
- 线路速率：n x 64Kbps, n = 3~239 (2w), 6~478 (4w), 12~956 (8w)
- 连接器：1 个 RJ-45
- 线路编码：TC-PAM 16/ 32/ 64/ 128
- 阻抗：135Ω
业务接口 - 以太网
- 以太网类型：10/ 100BASE-T
- 连接器：4 个 RJ-45
- 自动 MDI/ MDIX 检测，全/ 半双工支持
- 速度和双工自动协商
- 支持二层功能
- IPv4/ IPv6 支持
以太网 L2 功能
- 支持1d 透明桥接功能
- 透过 MAC地址支持桥接过滤功能
- 端口带宽控制 (每阶段 64Kbps, 最高达 100Mbps)
- 2K MAC 学习地址
- 以太网封包长度可达1664 bytes
- 支持3x 流量控管
- 支持1q VLAN tagging
- 支持1p优先级QoS 功能
业务接口 - 串口
- 串行类型：RS-232C、DCE 模式
- 连接器：D-Sub 9 针
- 数据速率：异步。 300~115200bps
- 模式：5~8 个数据位，偶/奇/非奇偶校验位，1 或 2 个停止位。
- 协议：RFC-2217（Telnet）、TCP（虚拟 COM）、UDP
- 适应模式：控制台、客户端或服务器模式
管理
- 通过 DIP 开关、Telnet (SSH)、WEB GUI (HTTP/HTTPS)、SNMP v1/ v2c/ v3 和 TR-069 进行配置
- 控制台：DB9 连接器 (RS232C)
- 用于诊断的本地和远程状态
- 支持性能监控功能（PM）
- 通过嵌入式操作通道（EOC）进行远程控制和配置，不需要远程IP
- 可通过 Web 或 TFTP 升级固件
- 前面板测试按钮，可轻松进行环路健康测试
- 终端访问控制器访问控制系统（TACACS+）
- 支持管理员、操作员、用户、操作日志三种访问级别
- 支持登录密码复杂度为6位字符、大小写字母、数字、特殊符号
- 防伪装攻击机制：锁定IP、延迟登录
- Dying Gasp 功能指示 CPE 模式断电
以太网联网功能
- IEEE 802.3x 流量控制
- IEEE 802.1d 透明桥接功能
- 用于环路预防的 IEEE 802.1w RSTP
- IEEE 802.1q VLAN 标记，多达 4094 个 VLAN 和 VID
- 具有优先级队列功能的 IEEE 802.1p QoS
- 基于源 MAC 地址的桥接过滤功能
- 可扩展的每端口带宽控制 (每阶段 64K，最高 100M)
- 2K MAC 学习地址
- LAN 以太网数据包长度为 9K Jumbo 帧，WAN 高达 2048 字节
- ITU-T G.8032以太网环网保护交换 (ERPS)
- 支持 SNTP 协议获取网络时间
- DHCP 客户端/ 服务器/ 中继
- 静态路由、RIP1/ RIP2 动态路由、OSPF、BGP
- 虚拟路由器冗余协议 (VRRP)
- 以太网点对点 (PPPoE) 协议支持
- 网络和端口地址转换 (NAT 和 NAPT)
- 不同 VLAN 的虚拟 IP (LAN 支持双 IP)
- VPN 提供 PPTP & L2TP 协议
- 防火墙防 DDoS 攻击及 ACL 安全防护
LED 指示灯
- PWR、TST、ALM、CPE、DSL1~4、LAN1~4
- 双色 LED，方便状态监控
电原需求
- 直流 18 - 60V (Comet 160xF-R/ DC18-60）
- 直流 9 - 36V (Comet 160xF-R/ DC9-36)
- 功耗：8W
认证
- ISO 9001 质量管理
- CE 认证、EN 55032、55035、61000-3-2、61000-3-3
- 铁路 EMC 50121-4
设备体积
- 190 (宽) x 145 (深) x 36 (高) 毫米
操作环境
- 工作温度：-40℃ ~ 75℃
- 储存温度：-40℃ ~ 85℃
- 湿度：90%，非冷凝
-

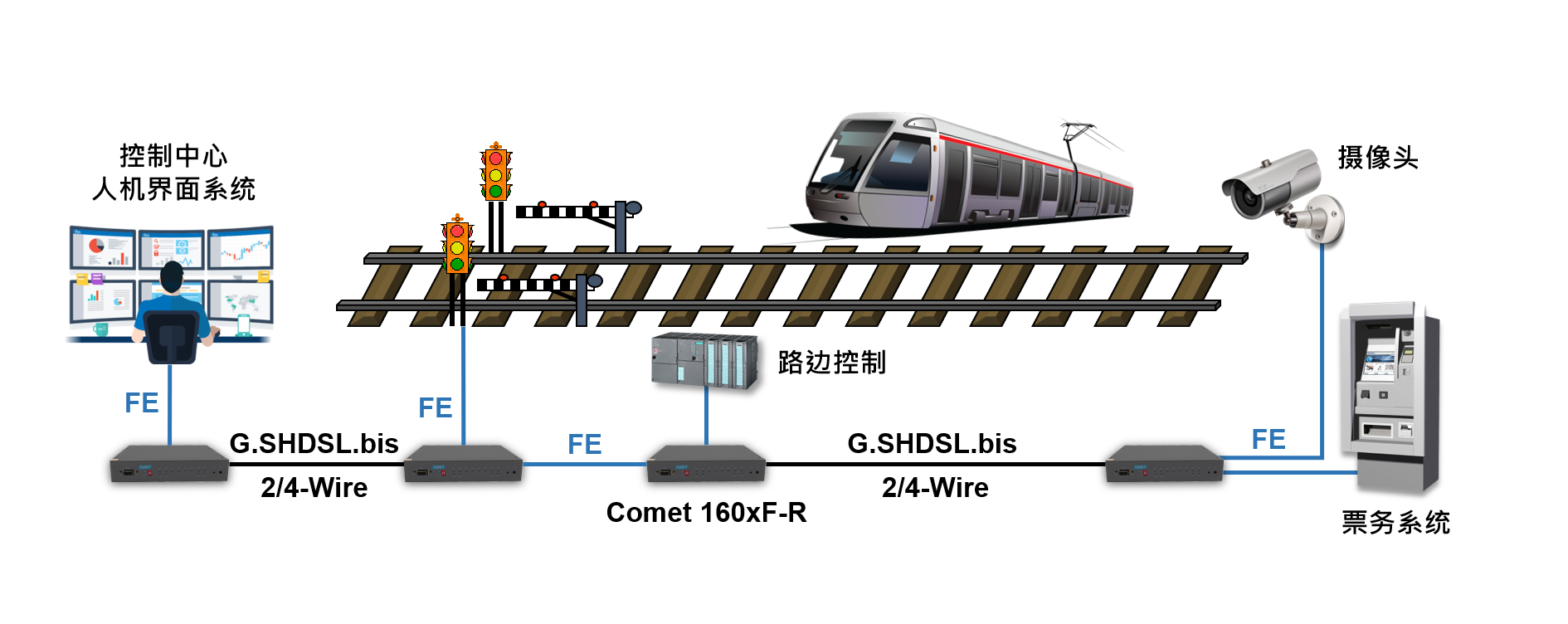

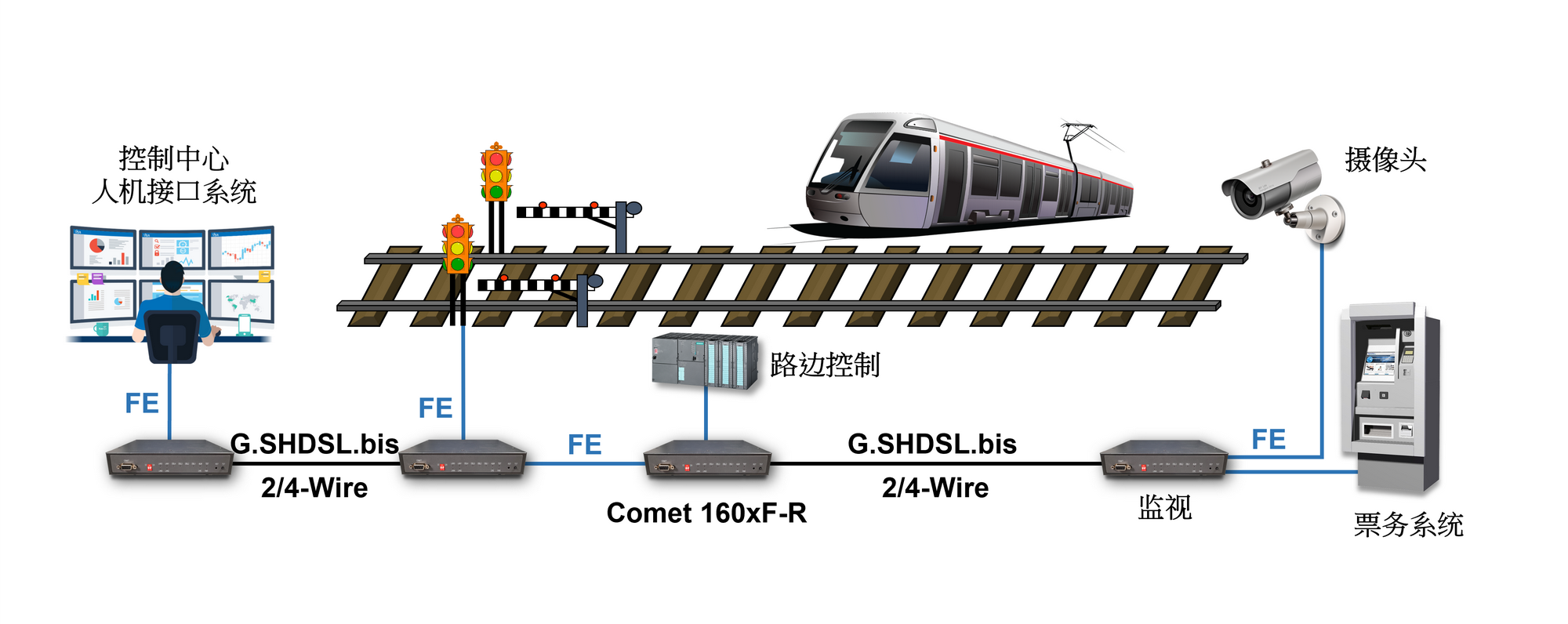

应用一
-

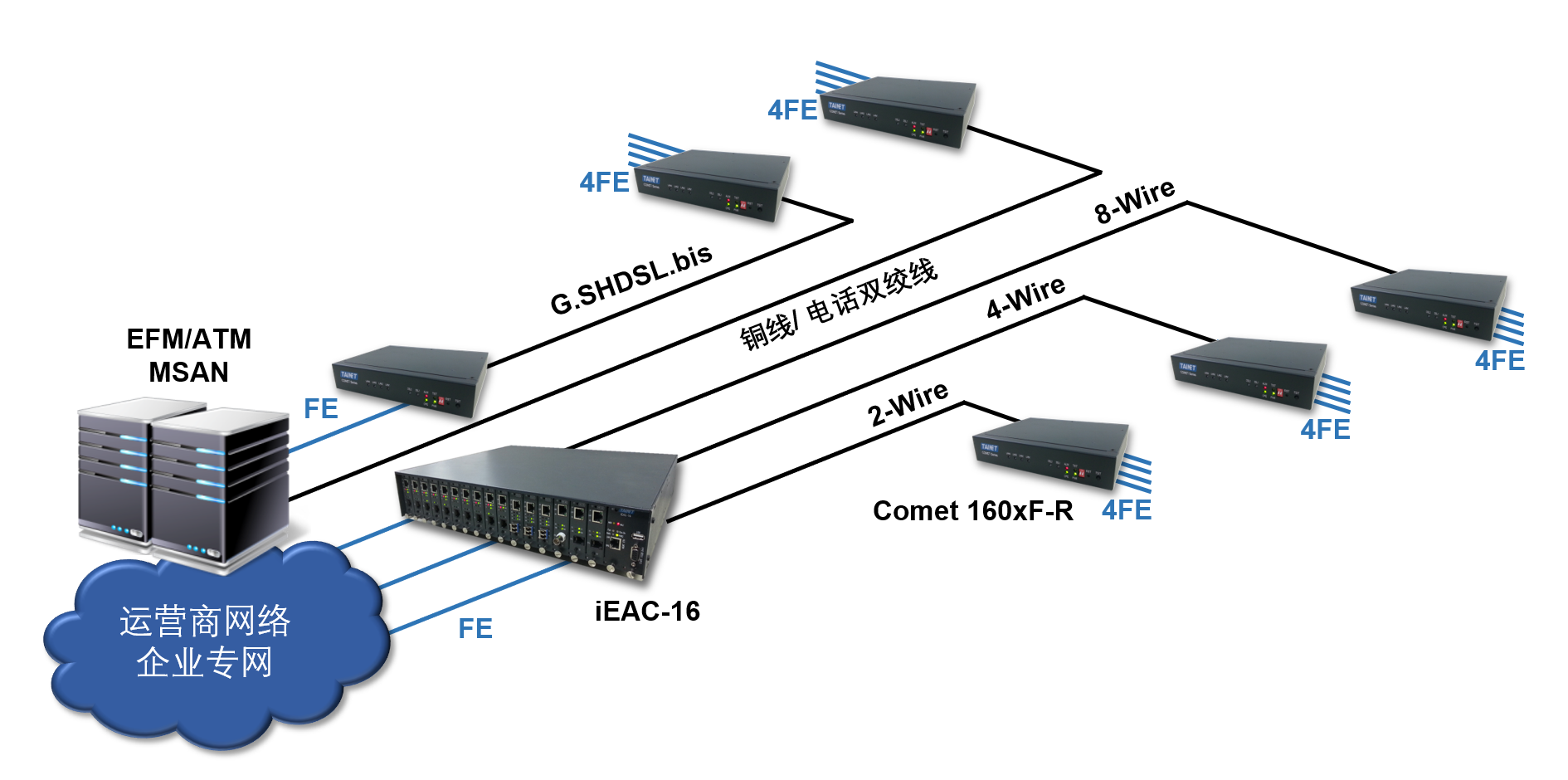

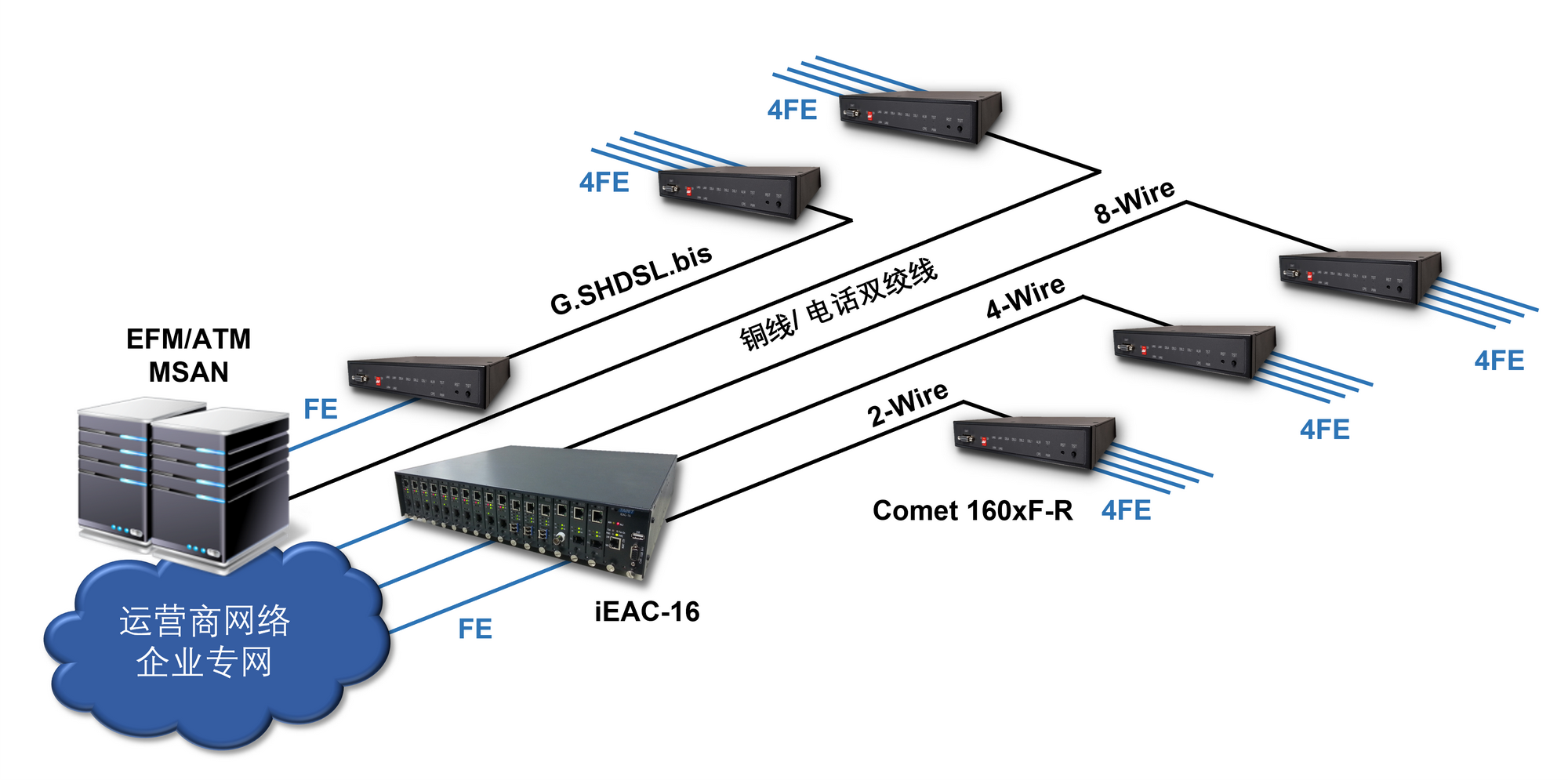

应用二
