Comet 160xFM-R
工业级 G.SHDSL.bis 多模式以太网路由调制解调器
台联电讯Comet 160xFM-R系列是工业以太网络延伸器，它利用了最新的G.SHDSL.bis标准，该迷你终端能够通过EFM绑定4/ 8线G.SHDSL.bis链路以30/ 60Mbps的速度传输来自以太网接口的流量。
Comet 160xFM-R系列支持高速专用对称数据传输并利用DSL带宽，由于它适用于IEEE 802.1w快速生成树协议 (RSTP) 或ITU-T G.8032以太网环保护交换 (ERPS) 模式，因此可以作为点对点的以太网络延伸、点对多点的以太网络集中、以太网络数据分插的共享线性链路。
Comet 160xFM-R系列是电信运营商、服务供货商和企业用户的理想解决方案，为了减轻操作及管理上负担，基于ITU-T建议G.991.2标准，Comet 160xFM-R系列管理员可以通过DIP-Switches、Console、Telnet (SSH)、WEB (HTTP/ HTTPS)、TR-069、或SNMP v1/ v2c/ v3 agent对网络延伸器轻松的进行配置使用。
-
产品特色
- 多线对铜线绑定 (G.SHDSL.bis) 以太网应用延伸
- 遵照ITU-T G.991.2标准，TC-PAM 4/ 8/ 16/ 32/ 64/ 128线路传输时隙编码
- 2或4对SDSL.BIS，每对5.7Mbps
- 支持4对线的高速模式，速率可达到60Mbps
- CO、CPE和混合模式设定 (MM)，DSL可配置P2P点对点、P2MP点对多点等，串接、拓展、环形模式
- 前面板LED指示器便于状态监测
- 具备DIP switch调拨开关，Serial控制、Telnet (SSH)、WEB GUI (HTTPS)、SNMP (v1/v2c/v3) 或TR-069近远程配置管理
- 支持TFTP或HTTP/ HTTPS对远程设备进行软件升级
- 支持VLAN和QoS优先级的以太网交换和桥接应用设置
- 具备路由器功能支持NAT/ NAPT、DNS中继、DHCP客户端/ 服务器/ 中继、RIPv1/ RIPv2和静态路由
- 支持DSL加密联机检查 (Security-Link) 保护机制
- 硬件串口可切换Console控制/ Serial串口模式，Serial模式符合RFC 2217规范，可透过以太网连接客户端/ 服务器的控制口数据传输
-
规格
型号
- Comet 1604FM-R, 4线/ P2MP, 4个以太网接口
- Comet 1608FM-R, 8线/ P2MP, 4个以太网接口
线路界面：G.SHDSL.bis
- 类型：4 / 8线
- 符合标准：ITU-T G.991.2, ETSI 101 524
- Bonding协议：IEEE 802.3ah EFM 2Base-TL
- 线路速率：n x 64Kbps, n= 6~478 (4线), 12~956 (8线)
- 接口类型：1 x RJ-45
- 线路编码：TC-PAM 16/ 32/ 64/ 128
- 阻抗：135奥姆
业务界面：以太网络
- 以太网接口：10/100Base T
- 接口类型：RJ-45
- 支持3x流量控制
- 支持MDI/ MDIX侦测功能
- 支持速率自动协调
- 支持全双工/半双工协议
- 支持2层交换功能
- 支持IPv4/ IPv6
业务界面：串行端口
- 串口类型：RS-232C, DCE模式
- 硬件接口：DB-9
- 数据传送：异步, 300~115200bps
- 数据位：数据长度5~8bits, 支持封包停止位为1或2bits, 奇偶校验及非奇偶校验
- 通讯协议：支持RFC-2217 (Telnet), TCP (虚拟串型端口), UDP
- 适应模式：Console控制面板, Client/ Server模式
时钟源
- Internal内时钟源
- 透过DSL线路接收时钟源
管理
- 通过DIP开关、Telnet (SSH)、WEB GUI (HTTP/ HTTPS)、SNMP v1/ v2c/ v3 和 TR-069 进行配置
- 控制台：DB9连接器 (RS232C)
- 用于诊断的本地和远程状态
- 支持性能监控功能 (PM)
- 韧体可通过Web或TFTP升级
- 前面板重置为出厂配置按钮
- 支持管理员、操作员、用户、操作日志三种访问级别
- 支持登录密码复杂度为6位字符、大小写字母、数字、特殊符号
- 防伪装攻击机制：锁定IP、延迟登录
- Dying Gasp功能指示CPE模式断电
以太网联网功能
- IEEE 802.3x流量控制
- IEEE 802.1d透明桥接功能
- 用于环路预防的IEEE 802.1w RSTP
- IEEE 802.1q VLAN标记，多达4094个VLAN和VID
- 具有优先级队列功能的IEEE 802.1p QoS
- 基于源MAC地址的桥接过滤功能
- 可扩展的每埠带宽控制 (每阶段64K，最高100M)
- 2K MAC学习地址
- LAN以太网数据报长度为9K Jumbo帧，WAN高达 2048字节
- ITU-T G.8032以太网环网保护交换 (ERPS)
- 支持SNTP协议获取网络时间
- DHCP客户端/ 服务器/ 中继
- 静态路由、RIP1/ RIP2动态路由、OSPF、BGP
- 以太网点对点 (PPPoE) 协议支持
- 网络和端口地址转换 (NAT和NAPT)
- 不同VLAN的虚拟IP (LAN支持双IP)
- VPN提供PPTP & L2TP协议
LED指示灯
- PWR, TST, ALM, CPE, DSL 1~4, LAN 1~4
- DSL联机状态双色LED显示
电源需求
- 直流18-60V (Comet 160xFM-R/ DC18-60)
- 直流9-36V (Comet 160xFM-R/ DC9-36)
- 功耗: 8W
认证
- ISO 9001质量管理
- CE Approval, EN 55032, 55035, 61000-3-2, 61000-3-3
设备体积
- 190 (宽) x 145 (深) x 36 (高) mm
操作环境
- 工作温度：
- Comet 1604FM-R: -20°C~70°C
- Comet 1608FM-R: -20°C~60°C
- 储存温度: -20°C~85°C
- 湿度: 90%, 非冷凝
-

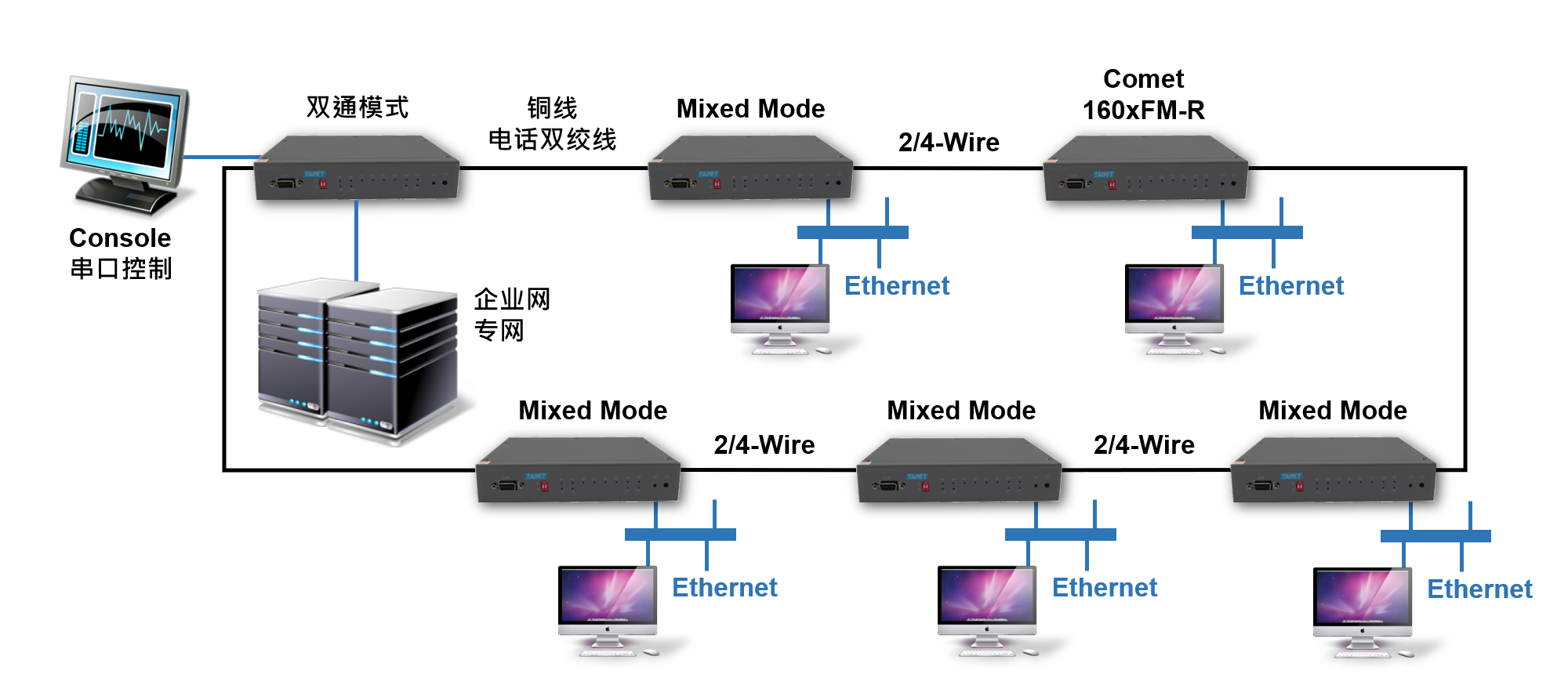

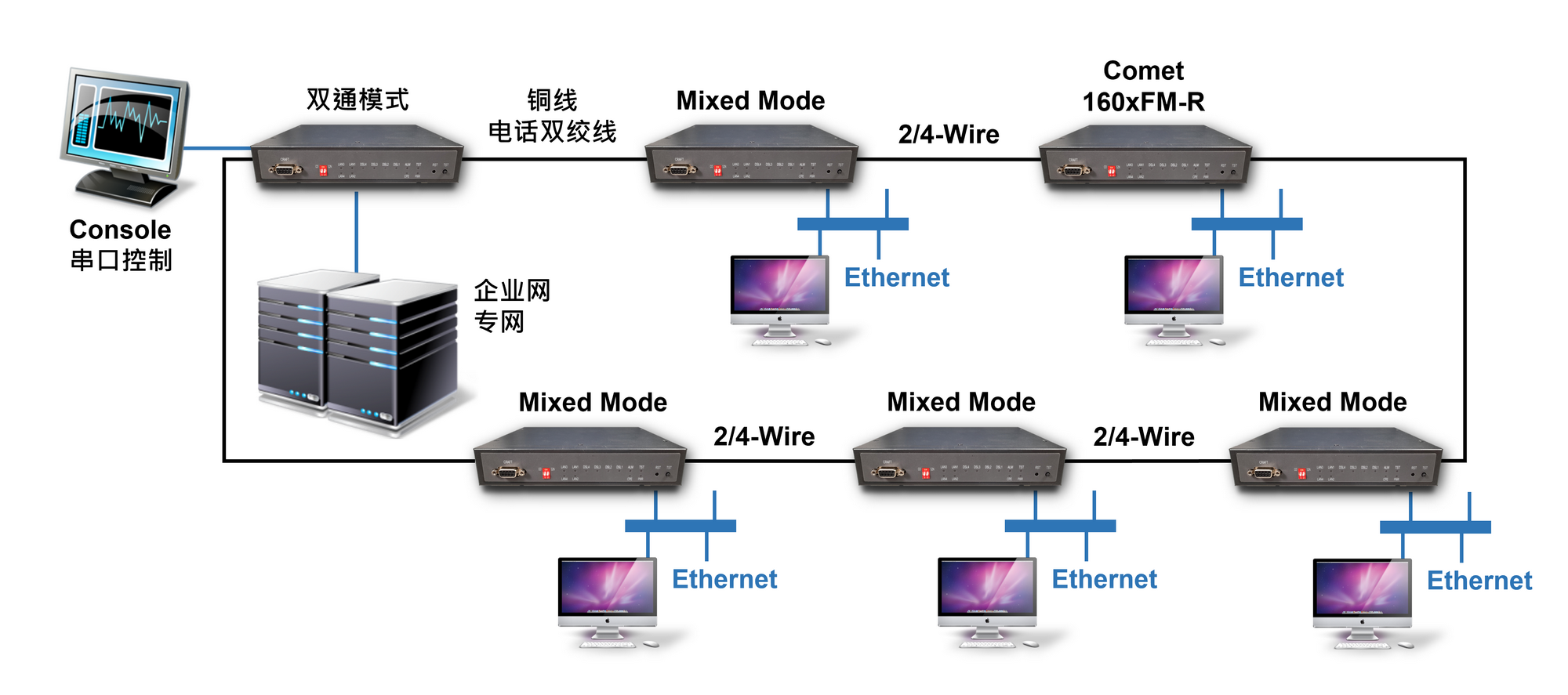

应用一
-

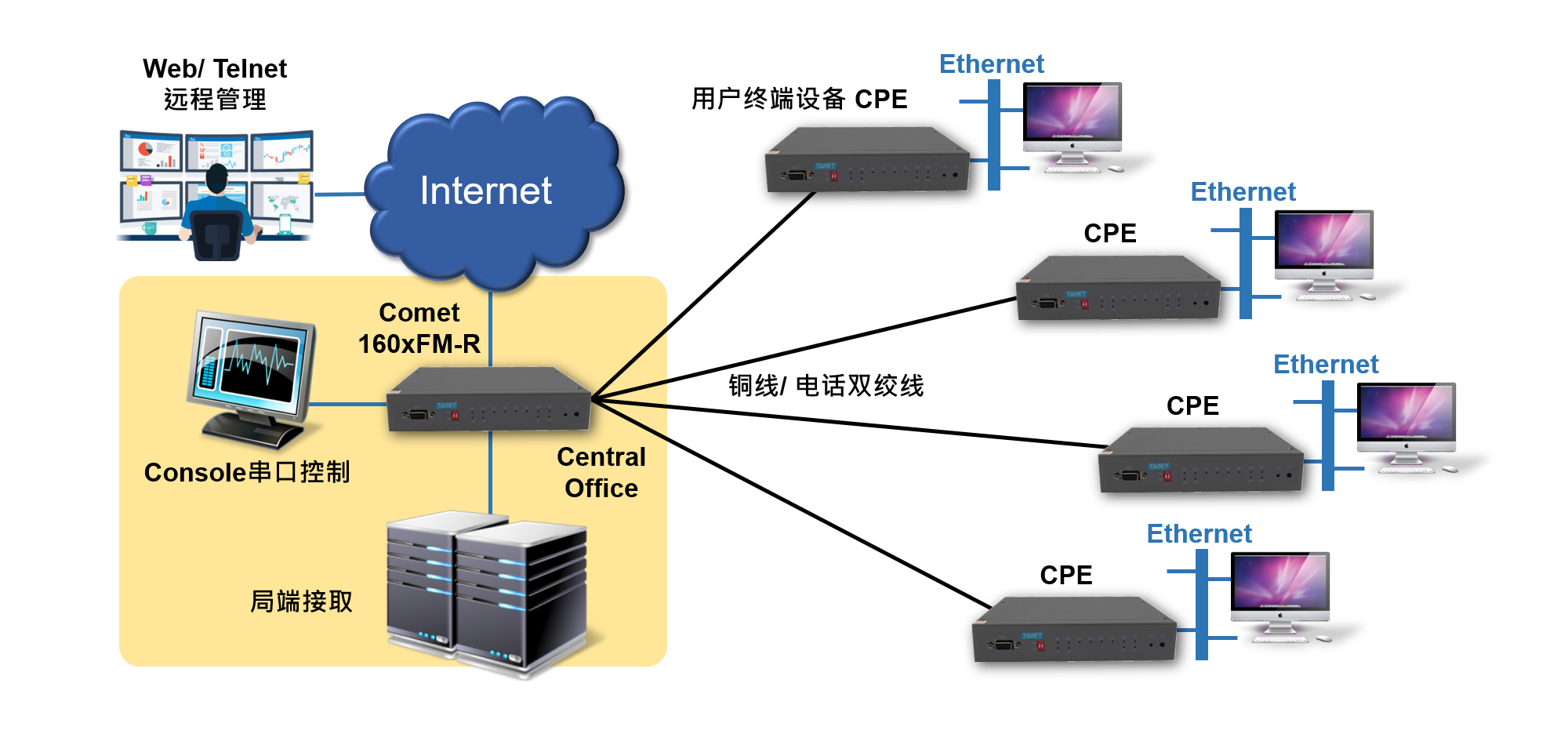

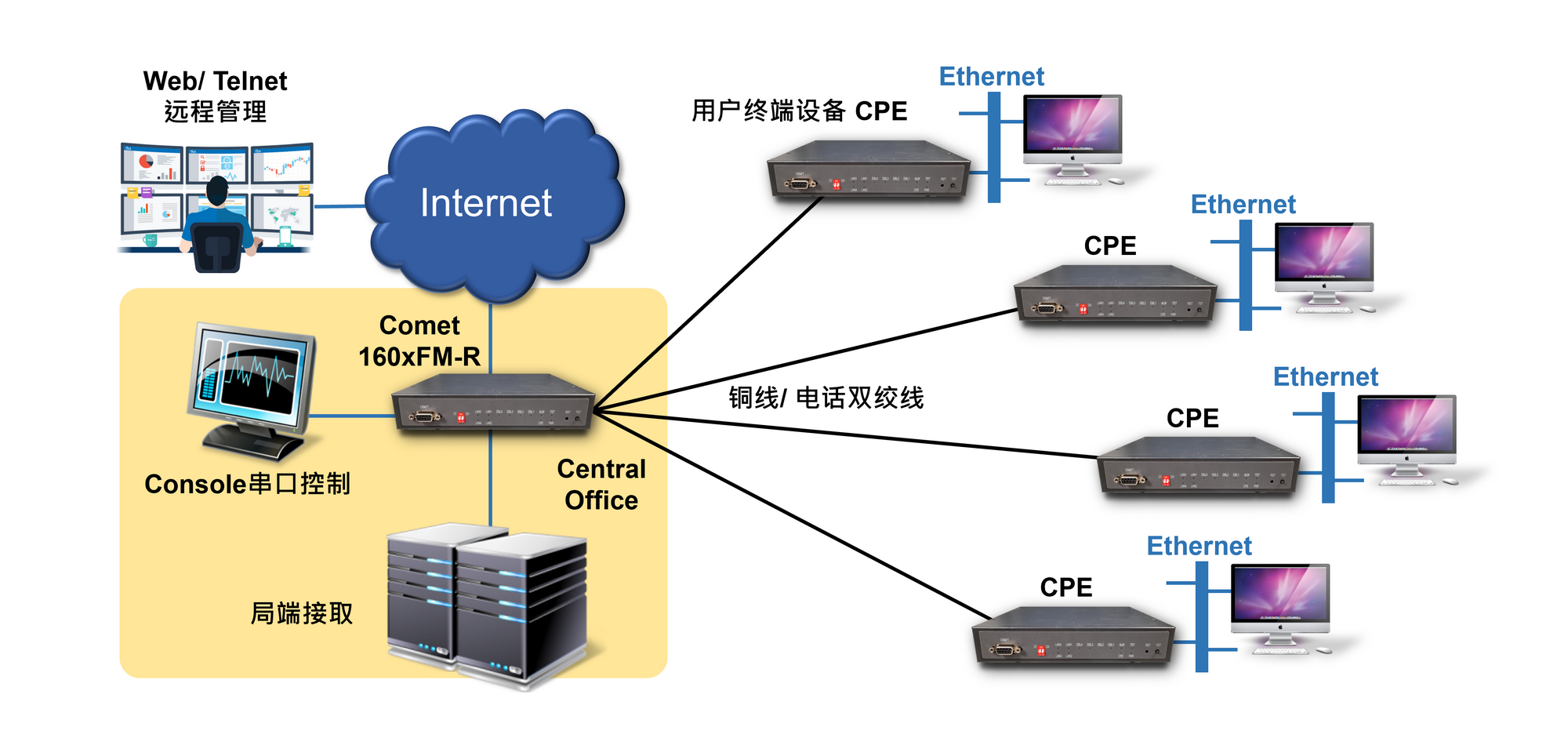

应用二
-

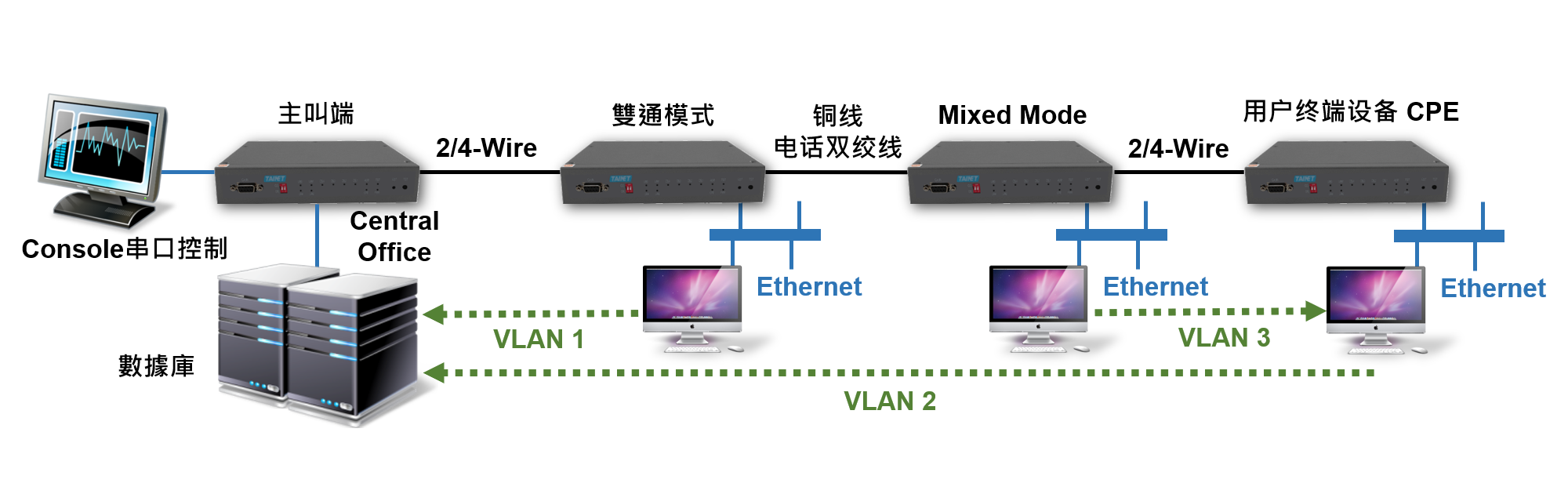

应用三
