G.SHDSL.bis EFM/ TDM 网路延伸器

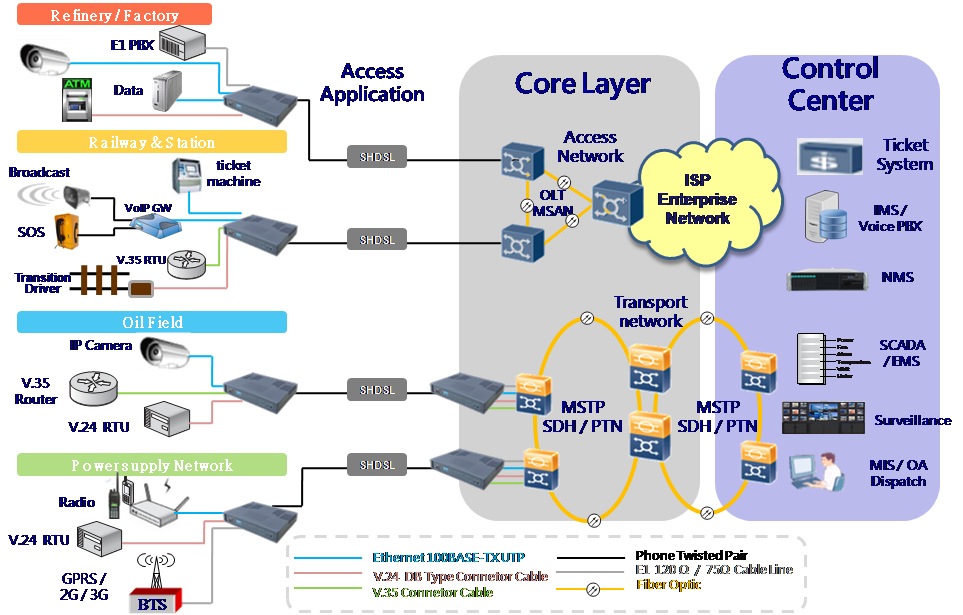

• 多条 G.SHDSL.bis 铜缆上的点对点以太网和 TDM MUX 数据扩展器。
• 符合 ITU-T G.991.2 标准、TC-PAM 4/8/16/32/64/128 线路编码和 802.3ah EFM 2Base-TL 绑定。
• 1 对或 2 对 G.SHDSL.bis，每对 5.7Mbps。
• 支持通过 2 对铜缆扩展速率高达 30.6 Mbps。
• 支持各种接口，包括快速以太网、E1、RS-232、EIA-530、X.21 和 V.35。
• 前面板 LED 指示灯，方便状态监控。
• 可通过配置文件、控制台、Telnet (SSH)、WEB GUI (HTTPS)、SNMP 轻松安装(v1/v2c/v3) 或 TR-069。
• 可通过 TFTP 或 HTTP/HTTPS 对现场部署的设备进行远程软件升级。
• 支持 VLAN 优先级和 QoS 的以太网路由或交换。
• 路由器功能支持 NAT/NAPT、DNS 中继、DHCP 客户端/服务器/中继、RIPv1/RIPv2 和静态路由。
• 支持安全链路功能和 DSL 线路数据传输保护。
• 通过 IEEE 802.1w RSTP 和 ITU-T G.8032 ERPS（以太网环路保护交换）实现以太网环路防护。
• 控制台/串行 COM 可切换，符合 RFC 2217 标准，可通过 TCP 客户端/服务器或 UTP 模式连接。

型号

• Comet 1632F，2 线，1 E1，1 Nx64k 数据，2 以太网
• Comet 1634F，4 线，1 E1，1 Nx64k 数据，2 以太网

线路接口 - G.SHDSL.bis

• 类型：2 线或 4 线
• 标准：ITU-T G.991.2，ETSI 101 524
• 绑定协议：IEEE 802.3ah EFM 2Base-TL
• 线路速率：n x 64Kbps，n= 3~239 (2w) 6~478(4w)
• 接口：1 x RJ-45
• 线路编码：TC-PAM 4/8/16/32/64/128
• 阻抗：135Ω
• 符合 ITU K.21 标准
• 传输模式：EFM/ DBM/ TDM/ HDLC/ ATM

DTE 接口 - 以太网

• 以太网类型：2 x 10/100BaseT
• 接口：RJ-45
• 自动 MDI/MDIX 检测，支持全/半双工
• 速度和双工自动协商
• 支持第 2 层功能
• 支持 IPv4/IPv6

DTE 接口 - E1

• 数据速率：2.048Mbps
• 连接器：RJ-45，用于平衡 E1 120 W
• （可选外部转换电缆，用于非平衡 75 W）
• 线路编码：HDB3
• 成帧方式：帧/帧+CRC/非帧
• 符合标准：ITU-T G.703 和 G.704
• 抖动性能：符合 ITU-T G.823
• 支持 BERT 测试模式

DTE 接口 - Nx64k数据

• 连接器：DB-25 母头，带可选适配器电缆 (V35/X21/RS449/RS530/RS530A/RS-232)
• V.35/RS530 数据速率：n x 64Kbps，最高 4.6Mbps
• - DTE 和 DCE 时钟设置
• - 全双工
• - 同步数据速率
• RS232 数据速率：V24-nx64，n=1~3
• - 异步 300/ 600/ 1200/ 2400/ 4800/ 9600/ 19200/ 38400/ 48000/ 56000/ 57600/ 115200 bps
• - 同步 1200/ 2400/ 4800/ 9600/ 19200/ 38400/ 57600/ 115200 bps
• - 数据包数据位：7/8 位
• - 数据包停止位（1 位或 2 位）可选

时钟源功能

• 内部时钟
• 从 DSL 线路接收时钟
• 来自 DTE 接口的外部时钟（E1 或 Nx64k 数据）

控制台 / 串口转 IP

• 串口类型： RS-232C，DCE 模式
• 接口：D-Sub 9 针
• 数据速率：异步。 300~115200bps
• 模式：5~8 个数据位，偶/奇/非奇偶校验位，1 或 2 个停止位
• 协议：RFC-2217 (Telnet)、TCP（虚拟串口）、UDP
• 适配模式：控制台、客户端或服务器模式

以太网联网功能

• 支持 802.1d 透明桥接功能
• 支持 ACL 功能
• 可扩展的每端口带宽控制（步长 = 64K，最高可达 100M）
• 支持 802.3x 流量控制
• 2K MAC 地址学习
• 以太网数据包长度 9K LAN 接口支持巨型帧，WAN 接口 (DSL) 接口支持最大 2048 字节。
• 提供 802.1q VLAN 标记，VLAN ID 数量最多可达 4094。
• 支持 802.1p QoS 功能。
• ITU-T G.8032 以太网环网保护交换 (ERPS)
• IEEE 802.1w 快速生成树协议 (RSTP)
• 支持 SNTP 协议获取网络时间。
• DHCP 客户端/服务器/中继
• 静态路由和 RIPv1/RIPv2 动态路由
• 支持以太网点对点 (PPPoE) 协议
• 网络和端口地址转换 (NAT 和 NAPT)
• 不同 VLAN 的虚拟 IP（LAN 支持辅助IP)

管理接口

• Console 端口：DB9 连接器 (RS232C)
• 以太网端口：RJ-45 连接器（快速以太网）
• 支持远程管理
• 支持本地和远程诊断状态
• 支持性能监控功能 (PM)
• 支持 VLAN 管理功能
• 支持通过 WEB 或 TFTP 进行远程升级
• 前面板复位按钮
• 可通过 Console、Telnet (SSH)、WEB GUI (HTTP/HTTPS)、SNMP v1/v2c/v3 和 TR-069 进行配置

用户管理

• 支持管理员、用户/操作员和访客/监控员三个访问权限级别
• 管理员可以创建、修改和删除账户
• 操作员可以添加、修改和管理设备
• 监控员只能读取和查看设备状态

安全管理

• 管理权限设置和查询
• 支持安全协议 SSHv2 / SNMPv3
• 支持6位复杂度登录密码，包含大小写字母、数字、特殊符号
• 支持登录账户权限级别设置、操作日志
• 防伪装攻击机制：锁定IP、延时登录
• 支持SSL1.2、HTTPS安全加密连接访问

性能管理

• 历史性能查询、报表及监控
• 性能数据存储及查询
• 支持ES/SES、SHDSL UAS统计及查询
• SHDSL CRC错误统计及查询
• SHDSL SNR信噪比状态查询
• SHDSL ATN信号衰减状态查询

故障管理

• 告警状态显示
• 支持当前/历史告警日志
• 告警级别设置及查询：紧急、重要、轻微、正常
• 告警日志（告警类型、时间、状态及级别）

告警提示

• 接口数据丢失告警
• 以太网断线告警
• 时钟源自动切换告警
• DSL ATN线路信号衰减值告警
• DSL SNR信噪比值告警
• DSL CRC线路环路校验值告警
• E1信号及丢包告警
• 远端电源断电告警（Dying Gasp）

系统管理

• 支持Telnet/SSH、Web/HTTPS
• 支持SNMPv3网管接口
• 通过嵌入式操作通道（EOC）控制和监控远端设备
• 支持SNTP和OAM功能
• 支持内部/外部时钟源

认证

• ISO 9001 质量管理
• CE 认证，EN 55032、55024、61000-3-2、61000-3-3
• CE LVD 安全认证，IEC-62368-1、EN 62368-1
• 符合 ITU-T K.21 标准

电源要求

• 100~240V AC 转 12VDC 适配器
• DC 48V (Comet 163xF/DC48)
• 电源功耗< 6W

LED 指示灯

• PWR、CPE、TST、ALM、DSL 1/2、LAN、E1、V35
• 双色 LED 指示灯，用于监控 DSL 状态

工作环境

• 工作温度：0°C ~ 50°C
• 存储温度：-40°C ~ 70°C
• 湿度：90%，无凝结

尺寸

• 200(宽) x 150(深) x 39(高) mm
