SNTU 765 Series
G.SHDSL.bis EFM/TDM 业务卡
SNTU765C，采用最新G.SHDSL.bis标准的优势，是一个小型的终端，使流量从以太网和E1接口，通过2线/4线EFM的G.SHDSL.bis的链接，以5.7M/11.4Mbps的速度传输。
SNTU765C支持高速专用对称数据传输，并利用DSL带宽。自动线路速度在2线铜线下，可高达5.7Mbps。随着时隙分配功能，SNTU765C还提供了多种用户接口，包括E1和以太网接口。
SNTU765C为电信运营商，服务提供商和企业用户提供完美的解决方案。为了降低运营/管理负担，iEAC-16內的SNTU765C可以透過ITU-T G.991.2標準的嵌入式操作通道（EOC）來监控远程单元。管理员还可以方便地通过Telnet, Web/HTTP或通过SNMP代理，配置SNTU765C。
-
产品特色
- 支持EFM和TDM双承载模式
- E1/以太网可以同时工作
- 与台联 Comet EFM/TDM系列产品互通兼容
- 透过多对铜线(G.SHDSL.bis), 实现以太网点对点延伸应用
- 遵循IEEE 802.3ah EFM 2Base-TL bonding 技术
- 符合ITU-T G.991.2 标准, TC-PAM 16/32/64/128 线路编码
- 支持2w/4w 工作模式，每线对速率可达7Mbps
- CO 和 CPE 模式可选
- 支持线路探测功能, 依照DSL线路质量自动选择最佳线速率
- 支持前面板指示灯易于监控设备工作情况
- 支持 console, Telnet, WEB GUI 和 SNMP trap,易于安装,管理和调试
- 提供前面板测试按键, 易于执行环路诊断
- 支持Loopback, G.SHDSL.bis 性能监控等功能, 提供广泛的线路诊断方式
- 支持TFTP 或 HTTP 协议软件升级
- 提供DSL 线路保护功能，以保证数据传输
- 支持VLAN 和 QoS 的以太网交换和桥接应用
-
规格
型号
- SNTU 765 C (卡板) 4 线, 1个以太网接口及1个E1接口
- 完全兼容Comet EFM/TDM 单机设备
G.SHDSL.bis线路接口
- 接口类型: 4线
- 标准: ITU-T G.991.2，ETSI101524
- 协议: IEEE 802.3ah EFM 2Base-TL
- 线路速率: n x 64Kbps, n=3~89 (2线), 6~178 (4线)
- 连接器端口: 1xRJ-45
- 线路编码: TC-PAM 16/32/64/128
- 阻抗: 135 W
- 符合ITU K.21规范
以太网接口
- 以太网类型: 10/100 Base-T
- 连接器端口: 1个RJ-45
- 支持3x流量控制
- 支持MDI/MDIX 自动检测
- 支持全双工和半双工模式，且可自动检测
E1线路接口
- 数据传输速率: 2.048 Mbps
- 连接器:阻抗120奥姆RJ-45平衡E1
（可选購75奥姆不平衡E1，用于外部转换电缆）
- 线路编码: HDB3
- 帧结构: 成帧 /成帧+CRC /非成帧 模式
- 符合规范: ITU-T G.703, G.704, G.706 and G.732
- 抖动性能:符合ITU-T G.823
时钟源功能
- 同步和准同步双时钟源模式
- 主时钟源 / 接收来自DSL线路时钟源 / 接收外部E1时钟
LED指示灯
- SNTU 765C:
PWR, TST, ALM, DSL, E1, ETH LNK/SPD
双色LED指示灯方便状态监控
以太网交换 L2 功能
- 支持1d桥接功能
- 支持MAC地址的桥接过滤功能
- 支持端口带宽控制 (最低: 64K, 最高: 100M)
- 支持3x 流量控制
- 以太网封包长度可达 1664 字节
- 支持1q VLAN 标签, 802.1p QoS 功能
- 支持2K MAC 地址
管理和OAM功能
- 支持串口、 VT-100、 Telnet、 WEB GUI 和 SNMP Trap等配置方式
- 支持多种浏览器: IE, Firefox, Chrome
- 支持远程管理
- 支持本地和远端环路诊断
- 具有性能监控功能
- 提供前面板测试按键，便于线路诊断
- 提供前面板复位按键可恢复出厂值
尺寸大小
- 84(W) x 171(D) x 24(H) mm
操作环境
- 操作温度: 0 ℃ ~ 50 ℃
- 存储温度: -40 oC ~ 70 ℃
- 相对湿度 90%, 非凝结
-

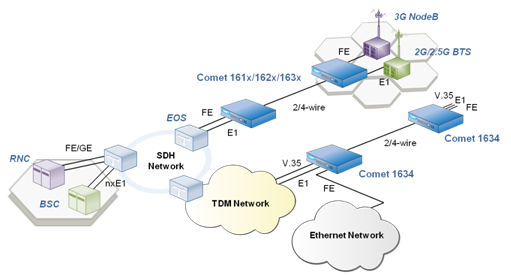

应用
