Mercury 系列
E1時隙交叉设备
Mercury系列产品可支援路由在单个E1时隙级别的用户自订应用, 因此允许DS0/DS1时隙的互换和汇聚。作为先进的综合接入设备, Mercury系列产品支援多种应用, 如语音承载通道、 E1到T1资料介面转换、工业上的系统检控和资料获取(SCADA)、光复用器和移动网路连接等。可插拔的介面模组支援nx 64 Kbps、E1、 T1、子速率、STM-1中继传输、G.SHDSL、PDH光介面。通道化路由模组提供路由功能,最多可支援32路64 Kbps的PPP连接。路由模组可为网路管理、系统检控和资料获取( SCADA )或小的分支机构提供路由解决方案。在校园的应用中, Mercury可提供多种语音介面, E1/T1用以连接数位PBX; 模拟语音介面(FXS, FXO or E&M )用以连接模拟交换机或电话机。 Mercury系列产品可在E1、G.SHDSL、Fiber和STM-1上提供运营商级别的保护功能。内置或外置的路由模组可提供SNMP代理功能, 使得设备可以方便的使用UNMS进行管理, 同时Mercury系列产品大大提供了时隙利用率, 可充份的节省频宽。
-
产品特色
．无阻塞DS0/DS1 数位交叉连接．支援 STM-1 中继． 3630E 支援4 路EOS（Ethernet over SDH ）应用，遵循GFP/LCAS标准．可扩展的模组化设计，5 或10 插槽，指示模组的热插拔．支援Voice,Data, xDSL, router 和Fiber 等应用．基于E1, G.SHDSL & Fiber和STM-1的链路保护．支援PBX 语音的FXO/FXS 延伸应用．具有Tainet 自有网路管系统，可通过TFTP进行软体升级 -
规格
E1接口
- 比特率: 2,048 Mbps
- 帧模式: CAS or unframe
- 编码: HDB3
- 连接器: Terminal or BNC
- 符合规范: ITU-T G.703, ITU-T G.823
- 接口阻抗：75欧姆/120欧姆
- 接口数量：2或4
T1接口
- 比特率: 1,544 Mbps
- 帧模式: D4 or ESF or unframe
- 连接器: Terminal block
- 符合规范:ITU-T G.824, AT&T TR 62411, ITU-T G.703
- 接口阻抗：100欧姆
- 接口数量：4
FXO/FXS, 2w/4w E&M
- 接口数量：4
- 编码：64 Kbps A/u law PCM coding
- 连接类型: 2/4 线专线
- 符合规范: ITU-T Rec. G.711, G.712
IDSL 接口
- 接口数量：每卡4口
- 编码: 2B1Q
- 符合规范:ANSI T1-601, ETSI TS 102 080, ITU-T Rec. G.961
G.SHDSL 接口
- 接口数量: 每卡1口
- 符合规范: ANSI T1.403
SHDSL 符合规范: ITU-T Rec. G.991.2
DATA 接口
- 数据速率: N x 64kbps (N=1~32)
- 时隙配置: 用户定义任意时隙（0〜31）到任意时隙映射
- 接口类型：RS530A/ RS530/ X.21/ V35
- 接口数量：2或4
Router 接口
- WAN 协议: Sync PPP, Frame relay
- AUX 接口: Sync PPP, RJ-45/V.24
- 路由协议: RIP 1/2
- 功能: NAT, DHCP, Bridge (802.1d)
- 信道化路由器:支持32路PPP连接
管理
- 前面板多色指示灯
- 带背光的液晶显示屏，可查看告警
- 具有告警输出端口
- 可选用本地配置（Console）、Telnet或SNMP管理（台联通用管理系统-UNMS）
环境
- 操作环境: 0 °C ~50 °C
- 存储环境: -25 °C ~ 70 °C
- 湿度: 0~ 95% RH (非凝结)
电源
- DC : -36 to -72 VDC
- AC : 90 to 260 VAC, 50/60 Hz
尺寸
- 450(W) x 365(D) x 42(H) mm
-

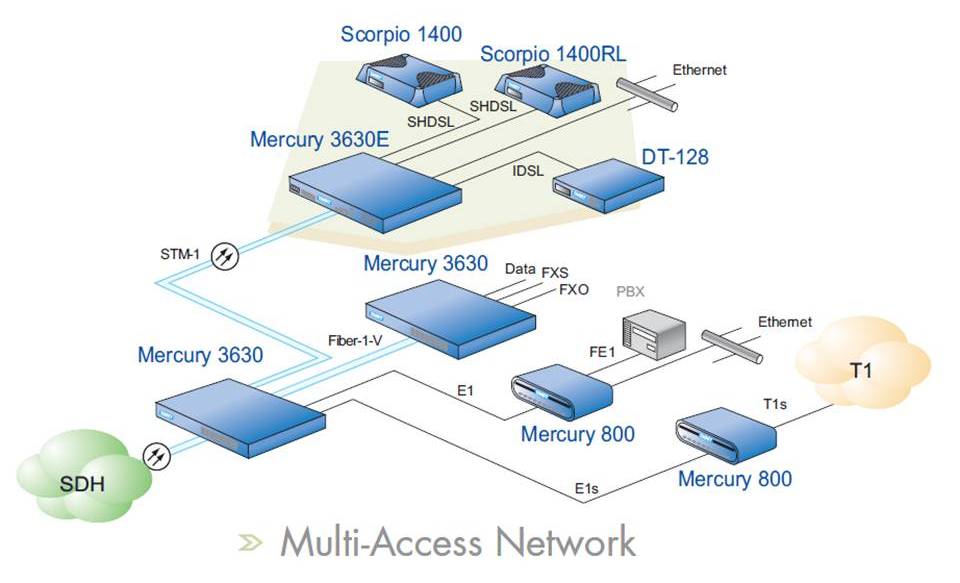

应用
