Comet1608FM 以太网路由型

G.SHDSL.bis调制解调器



TAINET Comet160xFM 彗星系列是所谓的以太网接入设备(EAD)、以太网媒体数据转换器(MDC)或以太网DSL调制解调器,采用最新的G.SHDSL.bis传输标准,透过2/4对铜线链路,传送最高30/60Mbps以太网速率传输业务。

Comet160xFM彗星系列为DSL铜线对称专线式传输。除了具备点对点以太网传输延伸,支持符合ITU-T G.8032标准提供铜线点对多点以太网串接、拓展、环形链路传输。

Comet160xFM 完全兼容TAINET iEAC-16智能以太网终端接入平台,可透过G.SHDSL.bis铜线长距离传输特性,提供运营商在局端铜线长距离接入解决方案。

Comet160xFM 彗星系列是电信运营商、企业专网用户铜线接入理想解决方案。在管理与装机配置上彗星系列可通过DIP-Switch调拨开关、Console控制串口、Telnet(SSH)、WEB(HTTP/HTTPS)、TR-069或SNMP v1/v2c/v3轻松地完成配置管理。

  • 产品特色

    • 所有介面 E1/V.35/Ethernet 可同时工作
    • 多线对铜线绑定(G.SHDSL.bis)以太网应用延伸
    • 遵照ITU-T G.991.2标准,TC-PAM 4/8/16/32/64/128线路传输时隙编码。
    • 2或4对SDSL.BIS,每对5.7Mbps
    • 支持4对线的高速模式,速率可达到60Mbps
    • CO、CPE和兼容模式设定(MM)可配置P2P点对点、P2MP点对多点等,串接、拓展、环形模式。
    • 前面板LED指示器便于状态监测
    • 具备DIP switch调拨开关快速装机。串口、Telnet(SSH)、WEB GUI(HTTPS)、SNMP(v1/v2c/v3)或TR-069近远程配置管理
    • 支持TFTP或HTTP/HTTPS对远端设备进行软件升级
    • 支持VLAN和 QoS优先级的以太网交换和桥接应用设置。
    • 具备路由器功能支持NAT/NAPT、DNS中继、DHCP客户端/服务器/中继、RIPv1/RIPv2和静态路由。
    • 支援 DSL加密連線檢查(Security-Link)保護機制
    • 硬件串口可切换Console控制/Serial串口模式,Serial串口模式符合RFC 2217规范,可透过以太网连接客户端/服务器的串口数据。
  • 规格

    型号

    • Comet 1604FM,4线/P2MP,4个以太网接口
    • Comet 1608FM,8线/P2MP,4个以太网接口



    时钟源

    • Internal内时钟源
    • 透过DSL线路接收时钟源



    二层交换功能

    • 支持1d桥接功能
    • 支持ACL功能
    • 支持源MAC地址过滤
    • 支持端口限速功能(起步:64K~100M)
    • MAC地址最大学习数量:2K
    • 支持基于端口的带宽控制
    • 支持以太网分组9K帧型封装于LAN区域网

    WAN广域网(DSL)传送支持分组2048bytes帧型

    • 支持3x流量控制
    • 支持1q VLAN tagging,高达4094 VLAN ID
    • 支持1p QoS优先级标识
    • ITU-T G.8032以太环网保护倒换(ERPS)
    • 支持SNTP协议获取网络时间
    • 支持DHCP功能 客户机 / 服务器 / 中继
    • 支持静态路由和RIPv1/RIPv2动态路由
    • 支持点对点以太网(PPPoE)协议。
    • 支持NAT和NAPT,网络和端口地址转换
    • 支持虚拟IP用于不同的VLAN(LAN支持二级IP)

    线路接口-G.SHDSL.bis

    • 类型:4 / 8线
    • 符合标准:ITU-T G.991.2,ETSI 101 524
    • Bonding协议:IEEE 802.3ah EFM 2Base-TL
    • 线路速率:Nx 64Kbps, n= 6~478 (4w), 12~956(8线)
    • 接口类型:1xRJ-45
    • 线路编码:TC-PAM 16/32/64/128
    • 阻抗:135欧姆



    以太网接口

    • 以太网接口:10/100Base T
    • 接口类型:RJ-45
    • 支持3x流量控制
    • 支持MDI/MDIX侦测功能
    • 支持速率自动协调
    • 支持全双工/半双工协议
    • 支持2层交换功能
    • 支持IPv4/IPv6



    DTE接口- Serial 串口

    • 串口类型:RS-232C,DCE模式
    • 硬件接口:DB-9
    • 数据传送:异步。300~115200bps
    • 資料位元:5~8
    • 支援封包停止位元为1/2 bit
    • 同位校正:None/ Even/ Odd

                                   支持RFC-2217(TELNET),

                                   TCP(虚拟COM),UDP

    • 适应模式:Console控制台

                                   Client客户端 / Server服务器

    管理

    • 通过DIP交换机、telnet(SSH)、Web GUI(HTTP/ HTTPS)、SNMP V1/V2C/V3、TR-069**进行配置
    • Console控制串口:RS232C,DB-9硬件接口
    • 支持性能监视功能(PM)
    • 固件可通过Web或TFTP升级
    • 前面板重置为出厂配置按钮
    • 操作日志、登入管理支持管理员/操作员/用户权限配置
    • 支持登录密码复杂性:6字符、大写字母和小写字母、数字、特殊符号
    • 防伪装攻击机制:锁定IP和延迟登录
    • 支持IEEE 802.3ah Dying Gasp断电告警

    认证

    • ISO 9001质量管理
    • CE批准,EN 55032, 55024,610003-2,610003-3
    • CE-LVD安全性,IEC-60950-1,EN 60950-1**
    • ITU-T K.21防雷认证**

    LED灯号显示

    • PWR电源, TST 铜线回路测试, ALM告警, CPE被叫,
    • DSL 2 / 4对线连线状态双色显示, LAN 区域网 1~4接口运作显示

    供电需求

    • 100~240V AC to 12V DC,外置电源适配器(12V,1A)
    • 12VDC输入,可双电源冗余备份输入
    • DC 48V 外接式电源适配器
    • 功耗:8W
    • 100~240V AC to 12VDC adapter (Comet 160xFM)
    • DC 48V (选配)

    尺寸

    • 200(W) x 150(D) x 39(H) mm



    环境要求

    • 工作温度: 0 o C ~ 50 o C
    • 存储温度: -20 o C ~ 75 o C
    • 湿度:90% (非凝结)

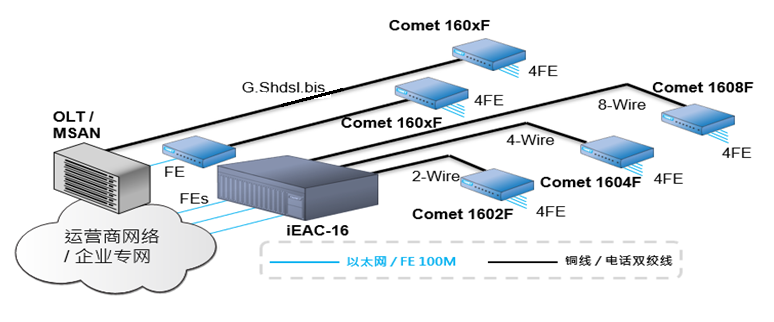

  • 应用

    1~4对线 G.SHDSL 点到多点高速传输应用

    1~4对线 G.SHDSL 共线/直线高速传输应用

    1~4对线 G.SHDSL G.8032环状高速传输应用
