Comet 163x 系列
G.SHDSL.bis EFM/TDM 调制解调器
- Comet 163x 为桌上型机种，对应 iEAC-16网管型机框之卡板，请参阅 SNTU765
Comet 163x 系列支持基于DSL 线路的高速对称资料传输，基于时隙分配特性，Comet 1632(2W)/1634(4W) 可支持基于TDM 业务的E1、V.35 等用户介面，并可和Ethernet 介面同时工作。
Comet163x 系列产品可为运营商、服务提供者以及企业用户提供完美的解决方案，为方便用户对设备的操作和管理，Comet163x 系列支援基于EoC(Embedded Operation Channel)远端控制和监控功能，EoC完全遵循ITU-T G.991.2 标准。使用者还可通过Telnet/Web/Http/网管等多种方式对远端设备进行配置和管理。
-
产品特色
．基于G.SHDSL.bis 技术的以太网、E1 和V.35 介面延伸功能．所有介面 E1/V.35/Ethernet 可同时工作．完全遵循ITU-T G.991.2 规范, 符合TC-PAM 16/32 线路编码标准．支持2w/4w/8w 工作模式，每线对速率可达5.7Mbps．支持 IEEE 802.3 EFM 2Base-TL bonding 技术． CO/CPE 工作模式可选．支持 dying gasp 掉电告警功能．支持线路品质侦测和速率自调整功能．前面板LED 可显示装置运行状态，方便维护．设备配置方式支持Console/Telnet/WEB 页面/网管．设备自带环回测试按键，方便问题诊断．支持诊断功能，包括：环回测试、G.SHDSL.bis 和E1 性能监控．基于 TFTP 的软体升级．支持 DSL 线路保护． Ethernet 介面可分别工作于交换和桥接模式，支持VLAN 和QoS 功能 -
规格
产品型号
- Comet 1632，2线，1个E1接口+1个35接口+1个以太网接口
- Comet 1634，4线，1个E1接口+1个35接口+1个以太网接口
线路接口-G.SHDSL.bis
- 类型：2/4线
- 符合标准：ITU-T G.991.2，994.1，ETSI 101 524
- Bonding协议：IEEE 802.3ah EFM 2Base-TL
- 线路速率：Nx 64Kbps, n=3~89 (2w), 6~178 (4w), 12~356 (8w)
- 接口类型：1xRJ45
- 线路编码：TC-PAM 16/32
- 阻抗：135欧姆
- 防雷标准：ITU K.21
DTE接口-以太网
- 以太网接口：10/100Base T
- 接口类型：RJ-45
- 支持3x流量控制
- 支持MDI/MDIX侦测功能
- 支持速率自动协调
- 支持全/半双工
DTE接口-E1
- DTE接口速率：048Mbps
- 接口类型：RJ-45(平衡E1 120欧姆)，可配75欧姆非平衡转换器
- 线路编码：HDB3
- 帧格式：成帧/成帧+CRC/非成帧
- 符合标准：IUT-T G.703，704，G.706和G.732
- 抖动性能：符合ITU-U G.823
DTE接口-V.35
- 速率：n x 64Kbps, up to 4.6 Mbps
- 接口类型：DB-25
- 时钟选DTE/DCE模式
时钟源：
- 内时钟
- DSL线路时钟
- 外部时钟（从E1/V.35接口获取时钟）
二层交换功能：
- 支持1d桥接模式
- 支持源MAC地址过滤
- 支持端口限速功能（颗粒度：64K）
- MAC地址最大学习数量：2K
- 支持基于端口的带宽控制
- 支持以太网最大帧长度为1536bytes
- 支持3x流量控制
- 支持1q VLAN
- 支持1p QoS优先级标识
管理
- 可通过串口，Telnet，WEB页面和SNMP v1/v2c对设备进行配置和管理
- 支持TS-1000 OAM
- 串口类型：DB9(RS232)
- 远程管理试
- EoC协议
- 带外网管
- 支持本地/远端环回
- 支持性能监控功能
- SNTP Client
LED指示
- Comet 1632/1634
- PWR、TST、ALM、CPE、DSL1～2、LAN、E1、35
供电需求
- AC/DC,外置电源适配器(12V，1A)
- 12VDC输入，双电源备份
- 功耗：6W
外观尺寸
- 线路卡：200(W) x 150(D) x 39(H) mm
环境要求
- 工作温度： 0℃ ~ 50℃
- 存储温度： -40℃ ~ 70℃
- 湿度：90%，无凝结
-

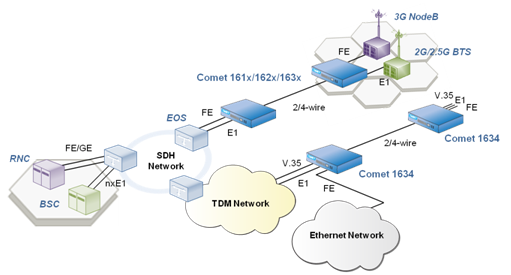

应用
